[图解]汽车发动机究竟是如何“动”起来的？从核心原理到机械美学的深度解析

核心摘要：汽车发动机（内燃机）被誉为现代工业的心脏，其本质是一台将化学能转化为机械能的能量转换器。尽管电动汽车（EV）日益普及，但内燃机依然驱动着全球数以亿计的车辆。本文将剥开复杂的金属外壳，以通俗易懂的语言和专业视角，深度拆解四冲程汽油机的工作逻辑、关键部件的机械配合以及涡轮增压等现代技术的奥秘，带你真正读懂引擎盖下的澎湃动力。

1. 核心概念：一场被驯服的爆炸

如果用最直白的话来解释发动机的工作原理，那就是：在一个密封的金属盒子里，让微量的汽油不断爆炸，并利用爆炸产生的冲击力去推车轮子。

当然，这种“爆炸”必须是高度可控、极具规律的。在工程学上，我们称之为“内燃”（Internal Combustion）。为了实现这个过程，发动机内部上演着一场精密绝伦的机械芭蕾，而这场演出的核心主角，就是“四冲程循环”。

2. 动力的四部曲：吸、压、爆、排

绝大多数民用汽车（无论是你的买菜车还是法拉利）都采用四冲程循环（Four-Stroke Cycle）。这意味着活塞在气缸内要上下运动四次（曲轴旋转两圈），才能完成一次完整的动力输出。

我们可以把气缸想象成一个针筒，把活塞想象成针筒里的推杆。

第一步：进气冲程 (Intake) —— “深呼吸”

• 动作：活塞从气缸顶部向下运动。

• 状态：进气门打开，排气门关闭。

• 原理：随着活塞下降，气缸内产生负压（真空效应），就像你拉动针筒吸药水一样。此时，空气（或者空气与燃油的混合雾）被吸入气缸。

• 关键点：吸入的空气越多，潜在的能量就越大。这也是为什么大排量或涡轮增压发动机动力更强的原因。

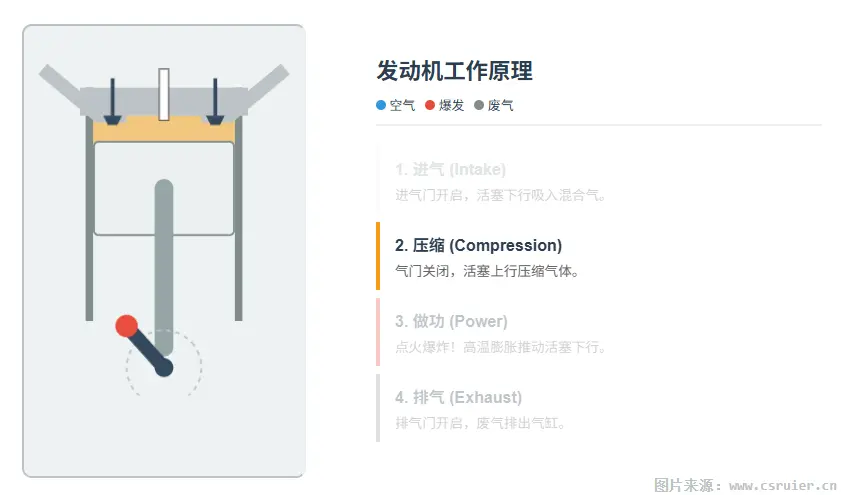

第二步：压缩冲程 (Compression) —— “蓄力”

• 动作：活塞从底部向上运动。

• 状态：进、排气门全部关闭，气缸形成密闭空间。

• 原理：活塞像压缩弹簧一样，将刚才吸入的混合气体狠狠压缩至只有原体积的1/10甚至更小。

• 物理意义：根据热力学原理，气体被压缩时温度和压力急剧升高。这一步是为了让油气分子紧密挤压在一起，为接下来的“剧烈燃烧”做准备。压缩比越高，效率通常越高。

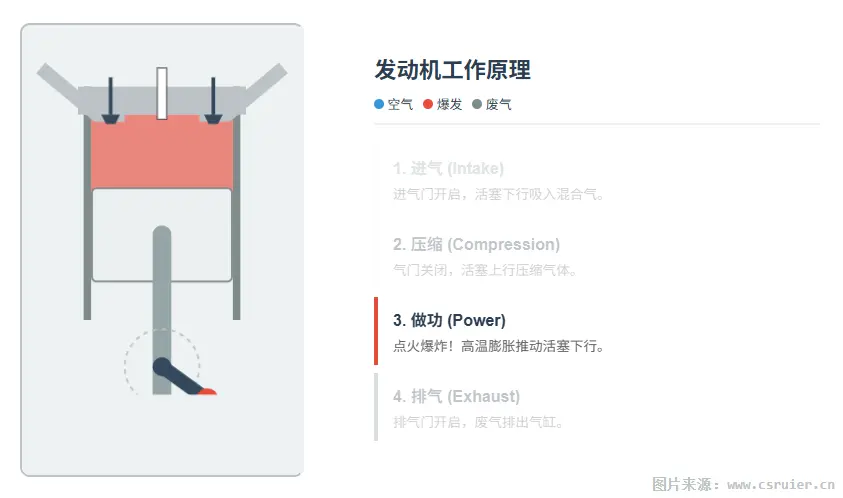

第三步：做功冲程 (Power) —— “爆发”

• 动作：火花塞点火 -> 爆炸 -> 活塞被猛烈推下。

• 状态：气门继续关闭。

• 原理：这是唯一的“产出”环节。火花塞产生高压电火花（如果是柴油机则靠高压自燃），瞬间引燃被压缩的高温混合气。气体瞬间膨胀，产生巨大的爆发力，像重锤一样把活塞狠狠地砸下去。

• 转化：活塞的直线向下运动，通过连杆传递给曲轴，开始转化为旋转运动。

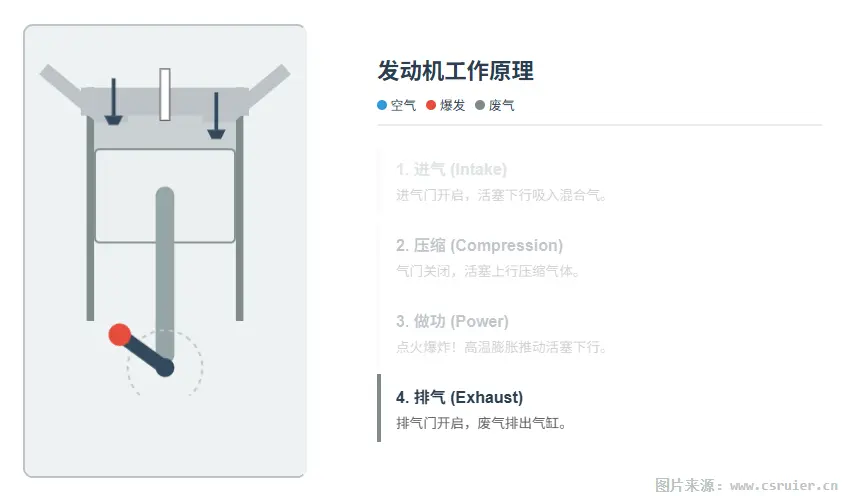

第四步：排气冲程 (Exhaust) —— “呼气”

• 动作：活塞靠着惯性再次向上运动。

• 状态：进气门关闭，排气门打开。

• 原理：燃烧后的废气（二氧化碳、水蒸气等）已经完成了使命，必须被清理出去。上行的活塞像推土机一样把废气挤出气缸，排入排气管。

• 循环：废气排净后，进气门再次打开，开始下一个循环。

3. 机械美学：如何把“上下跳”变成“转圈圈”？

如果活塞只是上下直跳，车轮是无法转动的。这就涉及到了发动机内部最精妙的结构——曲柄连杆机构。

• 活塞 (Piston)：相当于骑自行车人的大腿，负责发力。

• 连杆 (Connecting Rod)：相当于小腿，连接大腿和脚踏板。

• 曲轴 (Crankshaft)：相当于自行车的脚踏板和中轴。

当活塞向下发力时，通过连杆推动曲轴旋转。这就像你骑车时用力踩踏板，原本直上直下的腿部力量，最终变成了车轮的旋转力。这个“往复运动转旋转运动”的过程，是所有活塞式内燃机的物理基础。

4. 进阶技术：现代发动机的“黑科技”

既然原理一百年前就有了，为什么现在的发动机更省油、动力更强？因为工程师在上述基础上加了“外挂”。

1. 涡轮增压 (Turbocharger)

如果是自然吸气发动机，吸气靠的是“肺活量”（负压）；而涡轮增压则是“呼吸机”。

• 原理：利用排气冲程排出的废气流，吹动一个涡轮风扇，这个风扇带动另一个压缩机，强行把更多空气压入气缸。

• 效果：小排量也能有大动力。比如一台1.5T发动机，动力可以媲美老款2.5L自吸发动机。

2. 缸内直喷 (Direct Injection)

老式发动机是把油喷在进气道里，像是“喝汤前先拌好料”。而缸内直喷则是将高压喷油嘴直接插在气缸里，在压缩冲程的最后时刻精准喷射。

• 效果：每一滴油都被精确计算，燃烧更充分，省油且动力响应更快。

3. 可变气门正时 (VVT/VTEC等)

• 比喻：人散步时呼吸平缓，百米冲刺时大口喘气。

• 功能：传统的发动机气门开闭时间是固定的。VVT技术允许发动机根据转速调整“呼吸节奏”。低速时“浅呼吸”省油，高速时“深呼吸”提升功率。

5. 常见发动机布局对比

为什么有的车是L4，有的是V6，保时捷却是水平对置？

6. 深度问答 (Q&A)

Q1：为什么发动机排量越大，动力通常越强？
A： “排量”是指所有气缸容积的总和。排量大，意味着每次吸入的空气和燃油更多，单次爆炸产生的能量就越大。这就像一个成年人（大排量）和一个小孩（小排量）挥拳，成年人的单次力量通常更大。

Q2：涡轮增压发动机需要“热车”或者“冷车”吗？
A： 现代发动机大多不需要长时间原地热车。但在冷启动后，机油流动性差，建议低速行驶几分钟再大脚油门。至于停车后，现代车辆多配有电子水泵延时冷却系统，熄火后风扇还会转一会，因此不需要像几十年前那样刻意怠速冷却涡轮。

Q3：扭矩 (Torque) 和马力 (Horsepower) 到底有什么区别？
A： 这是一个经典问题。

• 扭矩是“力气”：决定了你起步快不快，或者能不能拉动重物上坡。

• 马力是“功率”（扭矩×转速）：决定了你极速能跑多快，或者中后段加速有没有劲。

• 通俗版：扭矩大让你推背感强，马力大让你在高速上超车从容。

7. 结语与展望

内燃机虽然面临电动化的挑战，但其精妙的机械结构依然代表了人类工业文明的一个巅峰。从19世纪奥托发明四冲程循环至今，这颗“心脏”已经跳动了一百多年。理解它的工作原理，不仅能让你更懂车，更能让你在每一次踩下油门时，感受到那份源自物理学的机械脉动。

参考来源：

1. 汽车构造与原理（Engineering Fundamentals of the Internal Combustion Engine）, Willard W. Pulkrabek.

2. 丰田汽车技术中心公开技术文档 (Toyota Global Tech).

3. 博世 (Bosch) 汽车工程手册.
