变压器油箱全解析：从“铁皮壳子”到精密散热系统的技术进阶
核心摘要：很多人误以为变压器油箱只是一个装着绝缘油的“铁皮壳子”，但实际上，它是电力系统的“外骨骼”与“循环系统”。变压器油箱（Transformer Oil Tank）不仅承载着数吨重的器身，更是绝缘保护、热量散发、防止内部爆裂的关键防线。从配电端的波纹油箱到特高压领域的钟罩式油箱，这一看似简单的钢铁容器背后，隐藏着精密的热力学设计与严苛的焊接工艺。本文将深入解析其结构演变、核心功能及选型逻辑。

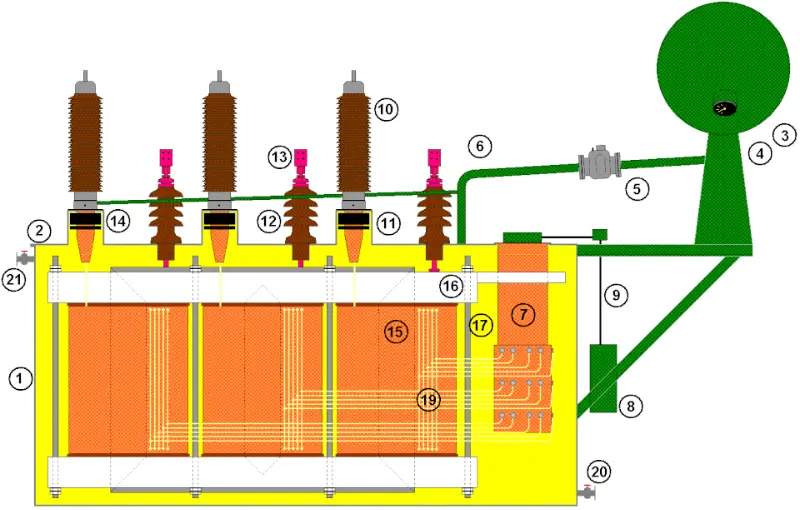

1. 不仅仅是容器：变压器油箱的核心功能
在电气工程领域，油箱（Tank）不仅仅是物理上的容器，它是一个集机械支撑、散热、保护于一体的复合系统。
物理防护（机械骨骼）：油箱必须承受真空注油时的负压（防止被大气压压扁）以及短路故障时的瞬间内部高压。对于大型电力变压器，油箱是吊装、运输的唯一承力点。
热交换介质（散热皮肤）：变压器运行产生的热量通过绝缘油传递给箱壁，再通过箱壁（或附加的散热器）散发到空气中。油箱的表面积直接决定了变压器的温升水平。
绝缘支撑：油箱内部结构需要固定引线、分接开关，并保证带电体对地的安全距离。
算一笔“散热账”
为什么变压器油箱不能像水桶一样做成光滑的圆柱体？
假设一台 1000kVA 的变压器，满载损耗约为 13kW（相当于 6-7 个大功率电磁炉同时全速工作）。如果仅靠光滑的铁箱壁散热，每平方米的散热能力仅为 300-400W 左右。这意味着需要 30-40 平方米的表面积，这会导致油箱体积巨大且不经济。
因此，工程师发明了波纹片和片式散热器，在不增加占地面积的前提下，将有效散热面积提升了 5-8倍。这就是为什么我们在路边看到的变压器表面总是“皱皱巴巴”或挂满“叶片”的原因。
2. 结构解剖：主流油箱类型与适用场景
根据电压等级和容量的不同，变压器油箱演化出了多种形态，各有其生存法则。
2.1 桶式油箱 (Barrel Type) vs. 钟罩式油箱 (Bell Type)
这是大型电力变压器（如 110kV, 220kV, 500kV 变电站内）的两种主要流派。
桶式油箱（Barrel Type）：
结构：箱体是个完整的“桶”，大盖在顶部。维修时需要用起重机把沉重的器身（铁芯+线圈）从桶里吊出来。
优点：制造工艺简单，密封焊缝少，不易漏油。
缺点：检修需要高大的厂房和重型起重设备（吊高很大）。
钟罩式油箱（Bell Type）：
结构：底座很浅，箱体像一个“大钟”扣在底座上。维修时，只需要把轻得多的外壳（钟罩）吊走，器身留在底座上即可。
优点：检修方便，对吊装高度要求低，常用于超高压、大容量变压器。
缺点：主密封法兰在下部，承受油压大，一旦密封垫老化，漏油风险极高。
2.2 波纹油箱 (Corrugated) vs. 片式散热器油箱 (Radiator)
这是配电变压器（路边、小区里常见的那种）的“内战”。
波纹油箱：箱壁本身就是折叠的波浪形钢板。
特性：波纹板不仅散热，还具有弹性。当油受热膨胀时，波纹会自动张开；油冷缩时，波纹收缩。这种“呼吸”功能使得全密封变压器可以取消储油柜（油枕）。
适用：10kV/35kV 配电变压器。
片式散热器：主箱体是钢板，通过管道外挂一组组散热片。
特性：散热能力更强，机械强度高，但需要额外的储油柜来补偿油体积变化。
适用：大容量配变或主变压器。
选型决策表
特性维度 波纹油箱 (全密封) 片式散热器油箱 (带油枕) 维护成本 低 (油不接触空气，免维护) 中 (需定期更换吸湿剂) 机械强度 较弱 (波纹板较薄) 强 (厚钢板焊接) 散热效率 适合中小容量 适合大容量 典型寿命 20年 (受限于波纹疲劳) 30年+ 应用场景 箱式变电站、小区配电房 工厂主变、户外变电站
3. 关键组件：油箱的“生态系统”
油箱不是孤立存在的，它周围挂载了一系列维持生命体征的器官。
储油柜（油枕，Conservator）
这是变压器的“肺”。当变压器油热胀冷缩时，油位在油枕内升降，避免空气直接接触主油箱内的油。高端型号使用胶囊式（Capsule type）或隔膜式，用橡胶袋将油与空气物理隔绝，防止绝缘油受潮氧化。
瓦斯继电器（Buchholz Relay）
安装在油箱与油枕的连接管上。当变压器内部发生轻微短路（产生气泡）或严重故障（油流冲击）时，它是第一个发出警报或切断电源的“哨兵”。
压力释放阀（Pressure Relief Device）
这是防爆的最后一道防线。当内部压力瞬间剧增（如短路电弧气化绝缘油），它会在毫秒级开启喷油泄压，防止油箱像炸弹一样炸开。
4. 制造工艺与防腐：决定寿命的细节
变压器行业有一句名言：“变压器的寿命取决于绝缘，而变压器的形象取决于不漏油。” 漏油（Leakage）是国产变压器早年最被诟病的问题，通常被称为“跑冒滴漏”。
焊接工艺：
现代高质量油箱严禁手动电弧焊，普遍采用埋弧自动焊或机器人焊接。为了检测微小砂眼，出厂前必须进行荧光探伤或正压试漏（充气至 20-30kPa 保持 24 小时无压降）。表面处理：
油箱常年在户外经受日晒雨淋，防腐至关重要。标准工艺必须包含喷砂抛丸（Shot Blasting），彻底除锈并增加表面粗糙度，随后喷涂环氧富锌底漆。对于沿海地区，还会采用热喷锌工艺，防腐标准需达到 C4 或 C5 级。
漏油的代价
一个针眼大的焊缝砂眼意味着什么？
在变压器运行的高温（60-80℃）和微正压环境下，绝缘油的渗透力极强。一个微小渗漏点，一年可能渗出 50-100公斤 绝缘油。
这不仅是几百元油钱的损失，更可怕的是：油漏出去了，空气和水分就会趁机进入。水分会使绝缘纸老化速度加快 10倍。数据显示，长期渗漏的变压器，其平均故障率是密封良好变压器的 3.5倍。
5. 常见故障与 Q&A
问答区 (Q&A)
Q1: 为什么现在的配电变压器很多都没有“油枕”了？
A: 这是“全密封”技术的普及。通过波纹油箱壁的弹性膨胀来容纳油体积的变化，或者在箱体顶部预留气垫（氮气）。这种设计彻底隔绝了空气和水分，使得变压器在 20 年寿命期内理论上可以“免维护”。
Q2: 变压器油箱为什么要是真空注油？
A: 油箱在注入绝缘油前，必须抽真空以除去器身绝缘材料（纸、木）中的水分和气泡。如果油箱强度不够，抽真空时就会被大气压压扁。因此，能否承受全真空（-0.1MPa）是检验油箱机械强度的重要指标。
Q3: 发现油箱外壳有轻微渗油，需要立刻停电维修吗？
A: 不一定。如果是轻微的“渗油”（表面有油迹但无液滴落下），通常可以带电处理（如紧固螺栓或使用高分子堵漏剂）。但如果是“漏油”（有油滴落下）或油位计显示油位过低，必须尽快安排停电检修，否则会导致绝缘击穿。
Q4: 变压器油箱着火了怎么办？
A: 变压器下方通常设有鹅卵石铺设的储油坑（事故油池）。一旦起火，融化的油会流入鹅卵石缝隙，起到降温和隔绝火焰的作用，防止火势蔓延到其他设备。
参考来源：
GB/T 6451-2015 《油浸式电力变压器技术参数和要求》
IEEE Std C57.12.00 Standard for General Requirements for Liquid-Immersed Distribution, Power, and Regulating Transformers
《变压器制造工艺学》，机械工业出版社
TBEA (特变电工) & ABB Technical Guides regarding Transformer Tank Fabrication.
