汽车防盗器的接线，是确保爱车安全、抵御不法分子侵扰的关键一环。理解其核心原理与接线步骤，能让您在安装或检修时心中有数，有效提升车辆的整体安防能力。

核心观点： 汽车防盗器的接线工作，本质上是将防盗器主机与车辆的电源、点火系统、门控、引擎盖、后备箱、转向灯、喇叭等关键电路进行正确连接，实现车辆异常震动报警、非法开门警示、发动机锁定等功能。虽然看似复杂，但只要掌握电源线、信号线、执行线这三大类线的连接逻辑和安全规范，即使是普通车主也能对其原理了然于胸。

汽车防盗器：爱车的“守护神”

在现代社会，汽车不仅仅是代步工具，更是我们重要的财产。随着科技的进步，偷盗手段也日益翻新，传统的车门锁已经难以满足日益增长的防盗需求。这时，汽车防盗器就如同车辆的“守护神”，通过一系列精密的电子系统，在车辆遭受非法入侵或破坏时发出警报，甚至切断车辆启动电路，给不法分子制造麻烦，从而有效保护您的爱车。

市面上的汽车防盗器种类繁多，从基础的声光报警型，到带有遥控启动、无钥匙进入、GPS定位甚至手机APP远程控制的智能防盗系统，功能越来越强大。但万变不离其宗，它们的核心都离不开一套严谨的电气接线，将防盗器主脑（主机）与车辆的“神经系统”（各种电路）连接起来。

防盗器的“五脏六腑”：核心部件解析

在深入接线图解之前，我们先来认识一下防盗器的主要部件，它们各司其职，共同构筑起车辆的防御体系：

1. 防盗器主机（ECU）： 这是防盗器的大脑，负责接收各类传感器信号，并根据预设程序发出指令。通常是一个小巧的盒子，上面有密密麻麻的插孔，分别对应不同的功能线。

2. 遥控器： 方便车主远程设防、撤防、寻车等，有些还集成了遥控启动功能。

3. 震动传感器： 也叫震动感应器，当车辆受到碰撞、敲击等震动时，它会向主机发送信号。你可以把它想象成一个敏感的“触觉细胞”。

4. 警报喇叭（ Siren）： 负责发出刺耳的警报声，吓退小偷并引起周围人的注意。声音越大，威慑力越强。

5. LED指示灯： 通常安装在仪表盘上，用于指示防盗系统的工作状态，比如是否设防，是否报警过。

6. 中控锁执行器（可选）： 如果车辆没有原厂中控，防盗器可以带动额外的执行器来控制车门锁。

7. 熄火继电器/断油继电器（可选）： 高级防盗器会通过它来切断车辆点火或供油电路，实现发动机锁定功能，让车辆无法启动，这是防止盗窃的“杀手锏”。

接线“武功秘籍”：基本原则与线束分类

汽车防盗器的接线看似复杂，但只要掌握其基本原则，就能化繁为简。我们可以将防盗器的线束大致分为三大类：

一、电源与搭铁线：防盗器的“生命线”

这是所有电子设备正常工作的基石，就像人吃饭喝水一样，防盗器也需要稳定的电源供应。

• 正极电源线（常火线/主电源线）： 这条线通常是红色或黄色，需要连接到车辆的常电源正极。这意味着即使车辆熄火拔掉钥匙，这条线也应该持续带电。它是防盗器主机保持记忆、待机设防的动力来源。连接时务必通过保险丝，以防短路烧坏设备或车辆电路。

• 搭铁线（负极/地线）： 通常是黑色，需要连接到车辆的金属车身，确保良好的接地。良好的搭铁是电路正常工作的保证，相当于电流的“回家之路”。连接点应选择车身螺栓或专用的搭铁点，并确保接触良好，无油污或锈蚀。

二、信号输入线：防盗器的“耳目”

这些线负责接收来自车辆各处的“情报”，告诉防盗器车辆发生了什么。

• 门边触发线（门灯线）： 这是最常见的信号线之一。它连接到车辆的车门开关线或车门灯线。当车门被打开时，这条线会接收到一个电平信号（可能是正触发或负触发），防盗器就会知道有车门被打开了。

• 正触发： 开门时此线为正电（+12V）。

• 负触发： 开门时此线为负电（0V/搭铁）。

• 如何判断？ 用万用表测量车门灯开关的控制线，开门时电压变化即可判断。通常，日系车多为负触发，德系车多为正触发。

• 后备箱触发线： 与门边触发线类似，连接到后备箱开关。当后备箱被非法打开时，触发防盗器报警。

• 引擎盖触发线： 连接到引擎盖开关，防止不法分子从引擎盖处进行破坏。

• 震动传感器输入线： 连接震动传感器，接收震动信号。

• ACC/点火线： 通常是红色或蓝色，连接到车辆的点火开关ACC档或ON档的电源线。当车辆启动或ACC通电时，防盗器会收到信号，自动解除设防或进入防盗状态。

• 刹车触发线（可选）： 有些防盗器有此功能，例如踩刹车自动落锁。

三、控制输出线：防盗器的“手脚”

这些线是防盗器主机发出指令、控制车辆功能的“手臂和腿”，就像“大脑指挥肢体”一样。

• 转向灯控制线（左右）： 通常是黄色或白色，防盗器设防/撤防、报警时，会通过这两条线控制左右转向灯闪烁，起到警示作用。需要分别连接到车辆的左右转向灯线。

• 警报喇叭控制线： 连接到防盗器自带的警报喇叭。防盗器报警时，会通过这条线向喇叭供电，发出警报声。

• 中控锁控制线（上锁/开锁）： 这组线通常有两到三根，用于控制车辆中控锁的“上锁”和“开锁”动作。根据车辆中控锁的类型（气动、电动、正触发、负触发、单线串联等），接线方式有所不同，这是安装中最具挑战性但也最关键的部分。需要根据车辆原厂中控线路图来确定。

• 熄火/断油控制线（防启动线）： 这条线是防盗器实现发动机锁定的关键。它通常串联到车辆的启动电路（如启动继电器控制线）或供油电路（如油泵继电器控制线）。当防盗器设防并报警时，这条线会断开，从而切断发动机的启动或供油，使车辆无法被盗走。

汽车防盗器安装接线图解（通用概念）

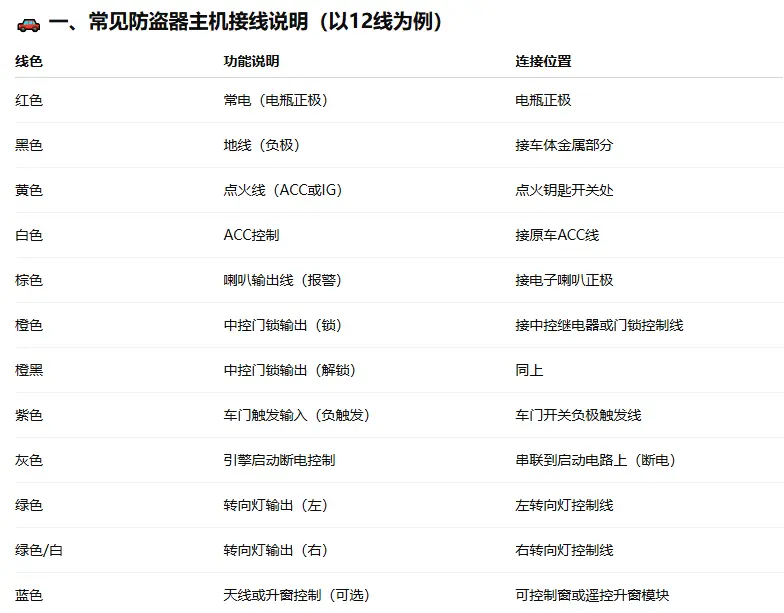

虽然不同品牌、型号的防盗器接线图可能略有差异，但其核心逻辑和接线分类是相通的。下面以通用概念图解的形式，帮助您理解其连接思路。

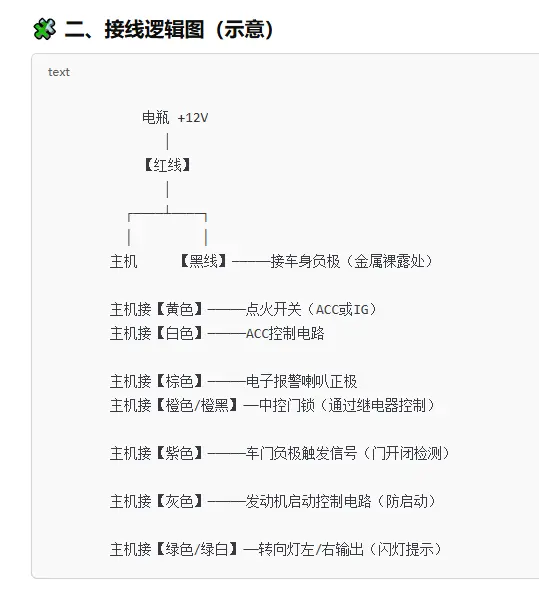

（以下为一个概念性的接线示例，具体请务必参考您所购防盗器的说明书和车辆的电路图）

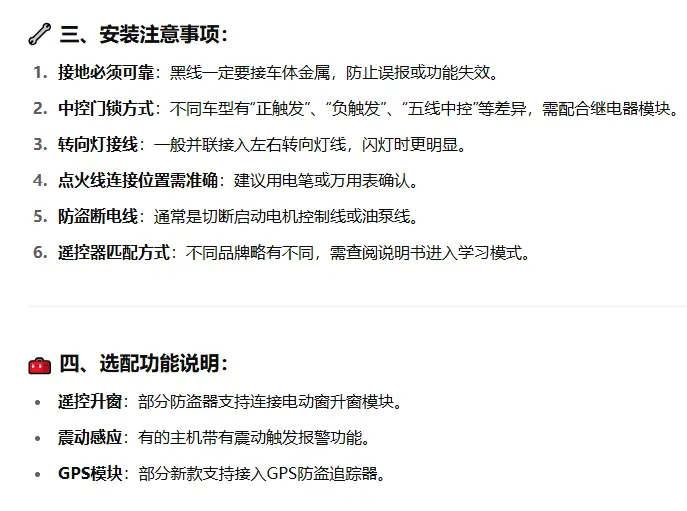

小提示： 在接线前，务必使用万用表测量车辆对应线路的电压和状态，确保接线准确无误。错误的接线可能导致防盗器损坏，甚至影响车辆其他电子系统正常工作。

安装步骤“按图索骥”

1. 准备工具： 万用表（必备）、剥线钳、绝缘胶布、扎带、螺丝刀、电烙铁（可选，用于更牢固的连接）。

2. 断开车辆电源： 这是第一步也是最重要的一步！为了安全，务必断开车辆电瓶负极，避免在接线过程中造成短路。

3. 确定防盗器主机位置： 选择隐蔽、干燥、震动小的位置，如仪表盘下方、A柱内部等。

4. 识别车辆线路： 使用万用表和车辆维修手册，仔细查找并确认车辆的常火线、点火线、门触发线、转向灯线、中控锁线等。这是最考验耐心和细心的步骤。

5. 开始接线：

• 电源线： 红色线接常火线，黑色线接搭铁。

• 信号线： 根据测量结果，将防盗器的门触发线、后备箱触发线、引擎盖触发线等连接到车辆对应线路。如果车辆是正触发，而防盗器是负触发，通常防盗器主机上会有跳线或设置开关进行转换。

• 控制线： 连接转向灯线、警报喇叭线、中控锁线。中控锁的接线是难点，务必对照防盗器说明书中的多种中控锁接线方式，选择与您车辆匹配的方案。

• 熄火/防启动线： 谨慎连接，通常需要剪断车辆某条启动或供油线路，将防盗器此线串联其中。

6. 固定线束： 用扎带固定好所有线束，避免松动和摩擦，做好绝缘处理。

7. 连接传感器： 将震动传感器连接到主机，并将其固定在车身金属骨架上，避免靠近散热器或震动源。

8. 接回电源： 检查所有接线无误后，重新连接电瓶负极。

9. 功能测试：

• 测试设防/撤防功能，看转向灯是否闪烁，中控锁是否动作。

• 测试震动传感器灵敏度，轻拍车身，看是否报警。

• 测试开门、开后备箱、开引擎盖是否报警。

• 测试熄火/防启动功能（如适用）。

10. 调试与收尾： 根据说明书调整震动传感器灵敏度，隐藏好防盗器主机和线束。

常见问题解答 (FAQ)

• Q1：防盗器接线一定要找专业人士吗？

• A1：对于经验不足或对汽车电路不熟悉的车主，建议寻求专业汽修店或汽车改装店的帮助。专业人士有经验和工具，能确保接线安全准确。如果您具备一定的电气知识和动手能力，并严格按照说明书操作，也可以尝试自行安装。

• Q2：如何判断车辆的门触发线是正触发还是负触发？

• A2：使用万用表。将万用表一端接搭铁，另一端接到车门灯控制线上。如果开门时，万用表显示+12V电压，关门时显示0V，则为正触发。如果开门时显示0V（或接近搭铁），关门时显示+12V，则为负触发。

• Q3：我的车有原厂防盗系统，还需要加装防盗器吗？

• A3：这取决于您的需求。原厂防盗系统通常功能相对基础，如果追求更高级的功能（如远程启动、GPS定位、更灵敏的震动报警等），可以考虑加装。但需要确保新防盗器与原厂系统兼容，避免冲突。

• Q4：安装防盗器会不会影响车辆的质保？

• A4：理论上，如果安装不当导致原车线路损坏，可能会影响相关部分的质保。因此，选择有经验的安装技师或严格按照规范操作至关重要。

• Q5：防盗器的“断电防盗”功能可靠吗？

• A5：断电防盗（熄火/防启动）功能是防盗器防止车辆被盗走的核心。它通过切断发动机启动或供油的关键电路，使车辆无法启动。虽然不能保证100%的安全，但能极大增加偷盗难度和时间，是相当有效的防盗手段。

写在最后：安全第一，谨慎操作

汽车防盗器的接线安装，是一项需要细心、耐心和一定专业知识的工作。它关乎您爱车的安全，也涉及到车辆的电气系统。在操作过程中，务必将安全放在首位，遵循“先断电、再接线、后通电测试”的原则。如果不确定，宁可多问、多查资料，或者直接交给专业的汽车维修技师处理。毕竟，没有什么比您和您爱车的安全更重要了！
