新宝来保险丝盒说明书_大众车型保险丝位置图解指南

车辆出现电路问题，比如车灯不亮、点烟器没电，或是某个功能失灵时，很可能是小小的保险丝在“罢工”。了解汽车保险丝盒的详细信息，包括其位置、功能和更换方法，能帮助您在遇到突发情况时，从容应对，保障行车安全。

一、汽车电路的“守护神”——保险丝

在汽车复杂的电路系统中，保险丝（俗称“熔断器”）扮演着至关重要的“守护神”角色。它就像一道安全闸，当电路中的电流异常升高，超过预设的额定电流值（通常是其额定电流的2倍以上）时，保险丝内部的熔体会在几秒内迅速熔断，从而切断电流，保护车辆的线路及用电设备免受过载或短路带来的损害，有效防止火灾等危险情况的发生。

汽车保险丝主要用于直流环境下的过流保护。它们通常是插片式设计，外壳由工程塑料制成，内部包裹着锌或铜质的熔体结构，并通过金属插脚与电路连接。不同安培数值的保险丝会通过颜色和顶部的数字进行区分，这符合国际标准，方便快速识别。

二、你的宝来保险丝盒在哪儿？——位置大揭秘

对于大众宝来车型而言，车辆通常配备不止一个保险丝盒，它们“各司其职”，分布在车内不同位置，旨在更全面地保护车辆的电气系统。

1. 仪表台/驾驶舱内保险丝盒

• 位置： 这个保险丝盒通常位于驾驶员侧仪表台下方、转向管柱的左侧或手套箱内部。在宝来车型中，它常位于驾驶位左前方，需要打开车门并取下盖子才能看到。部分车型可能需要将一扁平工具（如螺丝刀）插入凹槽小心撬开盖板。

• 职责： 主要负责车内电器的正常工作，例如车窗升降、点烟器、电动座椅、安全气囊、收音机、车内照明等。

2. 发动机舱内保险丝盒

• 位置： 一般位于发动机舱的边缘，靠近蓄电池或发动机的一侧。

• 职责： 主要负责车辆外部电器和核心控制系统的安全，如发动机控制单元（ECU）、车灯、喇叭、防抱死制动系统（ABS）、空调压缩机、玻璃水电机等。

3. 蓄电池保险丝盒（部分车型）

• 位置： 在某些车型中，蓄电池正极接线柱上可能还设有一个保险丝盒，主要保护与蓄电池直接连接的主电源线路。

小贴士： 寻找保险丝盒最可靠的方法是查阅您的《车辆使用手册》。手册中通常会配有详细的图解，明确标注每个保险丝盒的具体位置以及其内部的保险丝对照表，就像一份“藏宝图”一样。如果手册丢失，也可以在大众车友论坛等线上平台寻求帮助，许多热心车主会分享详细的图文解析。

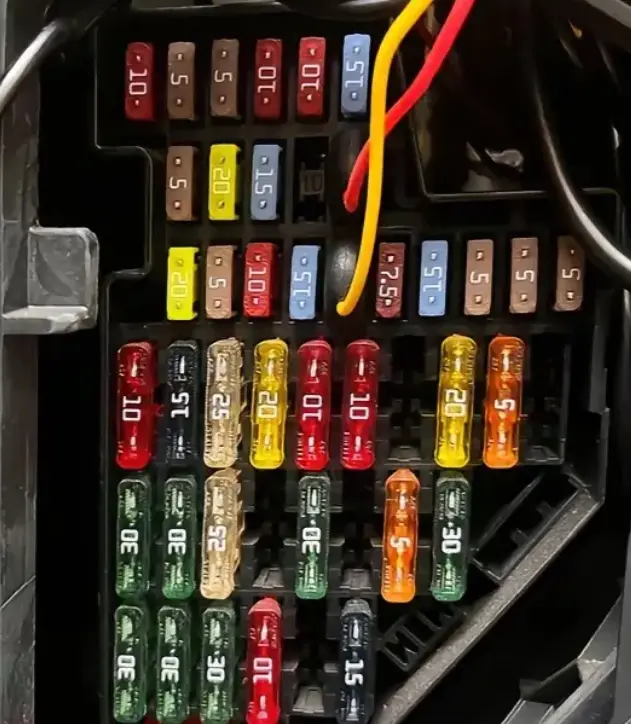

三、看懂保险丝盒说明书——标识与符号

打开保险丝盒盖板后，你会看到密密麻麻的保险丝排列其中，盖板内侧通常会印有对应的图示或标识，这就是你的“说明书”。

• 常见保险丝类型： 汽车上最常见的是插片式保险丝，根据电流大小分为超小号、小号、中号和大号。

• 颜色与安培数： 保险丝的颜色是区分其额定电流的重要标识，这是国际标准，千万不能弄混：

• 2A：灰色

• 3A：紫色

• 4A：粉色

• 5A：桔黄色

• 7.5A：咖啡色

• 10A：红色

• 15A：蓝色

• 20A：黄色

• 25A：透明无色

• 30A：绿色

• 40A：深桔色

• 符号含义： 保险丝盒上的图标并非随便绘制，它们代表着不同的电路或电器元件。例如，圆形符号可能表示常规保险丝，三角形符号可能代表更高级的保护功能。常见的英文缩写也常常出现，例如：

• WIPER (雨刮)

• HORN (喇叭)

• AIR CON (空调)

• HEAD LAMP (大灯)

• POWER (电动窗)

• ABS (防抱死系统)

• FUEL PUMP (汽油泵)

• CIGAR (点烟器) (常见缩写)

重要提示： 务必使用与原保险丝颜色、标识、电流强度和尺寸大小都相同的替换品。随意更换不同规格的保险丝，特别是使用额定电流过大的保险丝，可能会导致电路过载，甚至引发火灾，造成更大的损失。

四、宝来常见保险丝功能与故障排除

当你的宝来出现以下“小毛病”时，很可能是对应的保险丝熔断了：

• 点烟器不工作： 这是最常见的保险丝故障之一。点烟器电路通常使用15A或25A的保险丝。如果点烟器没电，可以优先检查这个保险丝。

• 车灯（大灯、雾灯、尾灯等）不亮： 各类车灯都有对应的保险丝保护。

• 车窗升降失灵： 电动车窗也由保险丝控制。

• 收音机/音响不工作： 音响系统也有专用保险丝。

• 喇叭不响： 喇叭电路也受保险丝保护。

• 雨刮器不工作： 雨刮器电机和玻璃水电机同样有各自的保险丝。

• 车辆无法启动： 如果电瓶有电但车辆无法启动，很可能是启动电机对应的保险丝熔断了。

故障排除步骤：

1. 确认故障现象： 明确是哪个电器设备不工作。

2. 定位保险丝盒： 根据上述指南找到对应的保险丝盒。

3. 关闭电源： 在检查或更换保险丝前，务必关闭点火开关和所有相关电器，确保安全。

4. 打开盖板： 小心撬开或按住分离钮取下保险丝盒盖。

5. 对照图示： 查看盖板内侧的保险丝对照表，找到与故障电器对应的保险丝位置.

6. 检查保险丝：

• 肉眼观察： 熔断的保险丝通常能看到内部金属丝熔断或发黑。

• 使用试灯或万用表： 更专业的“老司机”会用试灯或万用表检测，试灯亮或万用表有“滴”声则表示保险丝完好，否则就是损坏了。

7. 更换： 如果确认保险丝损坏，使用保险丝盒内通常配备的专用拔出工具（小钳子）拔出旧保险丝，然后换上规格（颜色、安培数和尺寸）相同的新保险丝。插片式保险丝没有正负极之分，只要规格正确即可。

8. 盖好盖板： 更换完毕后，务必将保险丝盒盖牢固扣合，听到锁定声以确保安装正确，防止液体或异物进入。

五、自己动手换保险丝——小技巧与注意事项

更换保险丝看似简单，但也有一些小技巧和注意事项，能让你事半功倍，确保安全。

更换流程概览：

1. 准备工具： 除了备用保险丝（建议随车携带不同常用规格的备用保险丝包），可能还需要一把小螺丝刀（用于撬开盖板）和保险丝拔出器（通常在保险丝盒内或随车工具箱中）。

2. 熄火断电： 这是最关键的一步，就像给电器拔插头一样，避免触电或短路。虽然通常不需要拔电瓶负极，但在操作发动机舱内的保险丝时，为极致安全考虑，也可以断开。

3. 精准定位： 借助车辆手册或盖板图示，找到目标保险丝。

4. 取出旧丝： 使用专用拔出器轻轻夹住保险丝并垂直拔出。

5. 装入新丝： 将相同规格的新保险丝垂直插入插槽，确保稳固.

6. 功能测试： 启动车辆，测试相应电器功能是否恢复正常。

7. 盖好保护： 确保保险丝盒盖严丝合缝。

注意事项：

• 切勿“将就”： 千万不要用铜丝、铁丝或其他不符合规格的导线代替保险丝！这是极其危险的行为，会使电路失去保护，一旦短路或过载，轻则烧毁电器，重则引发车辆自燃。

• 规格一致： 只能更换与原保险丝额定电流、电压、尺寸和类型完全相同的保险丝。

• 频繁熔断： 如果同一保险丝反复熔断，这通常意味着电路存在更深层次的故障，比如短路、线路老化、用电器故障或改装电器功率过大等。此时，切勿盲目更换更粗的保险丝，而是应尽快联系专业的汽车维修技师进行全面检查和维修，以免小问题酿成大事故。

• 清洁： 清洗发动机舱时，切勿用水直接冲洗保险丝盒，因为密封可能不严，容易导致保险丝短路和电器失灵。可以用湿毛巾轻轻擦拭清洁。

• 改装需谨慎： 如果对车辆电路进行改装，如更换大功率车灯或音响，一定要确保改装后的负载在电路承受范围内，并更换匹配的保险丝和电源线，否则很容易造成保险丝频繁熔断。

六、保险丝总爱“罢工”？——深挖背后原因

如果你的宝来保险丝总是“隔三差五”地熔断，那可就不是简单换个保险丝就能解决的问题了，这往往是车辆电路在“求救”。背后可能隐藏着以下几种原因：

• 短路现象： 这是最常见的保险丝熔断原因。可能是线路破损、绝缘层老化、接线柱松动，导致电线与车身搭铁（接地），形成瞬间大电流，保险丝瞬间“牺牲”来保护电路。

• 用电器故障： 某个电器设备自身出现故障，例如内部元件损坏，导致其工作时耗电量剧增，超出了保险丝的承载能力。

• 用电器频繁启动： 特别是电机类用电器，启动瞬间电流较大，如果频繁启动或启停频率超过正常使用规律，也可能导致保险丝过热熔断。

• 电路负载过大： 随意加装大功率电器，如未经专业计算的大功率音响、大灯，或者点烟器上连接了过多或过大的充电器、逆变器等，都会使电路总负载超过设计范围，导致保险丝“不堪重负”。

• 保险丝自身质量问题： 购买了劣质的保险丝，其内部熔体可能做得过薄，导致接触电阻过大，在正常电流下也会发热烧毁。

• 保险丝座接触不良： 保险丝插片与插座之间如果接触不良，会产生较大电阻，电流通过时产生大量热量，不仅可能导致保险丝熔断，甚至会烧毁保险丝盒的塑料底座。

遇到这些情况，仅仅更换保险丝是治标不治本，甚至可能掩盖更严重的电路隐患。此时，建议尽快将车辆送至专业维修站，让经验丰富的技师使用专业设备（如万用表）进行全面检测，找出“病根”，彻底解决问题。

常见问题解答

Q1：汽车保险丝熔断后，车辆还能开吗？A1：这取决于哪个保险丝熔断了。如果熔断的是对行车安全影响不大的辅助功能（如点烟器、收音机）的保险丝，车辆通常仍能正常行驶。但如果是与发动机、刹车系统（ABS）、转向系统、重要车灯等关键部件相关的保险丝熔断，车辆可能无法启动、无法行驶或存在严重安全隐患，此时应立即停车并寻求专业救援。

Q2：如何判断保险丝是否烧坏？A2：最直观的方法是肉眼观察。取出保险丝后，如果发现其内部的金属丝已经熔断（断裂）或者有明显的烧焦痕迹，那就说明它已经损坏了。更精确的判断方法是使用试灯或万用表，通过检测通路来确认。

Q3：可以用更高安培数的保险丝替换吗？A3：绝对不可以！。使用更高安培数的保险丝意味着它能承受更大的电流而不熔断，这会使得电路在过载或短路时失去保护作用，可能导致线路过热、电器烧毁甚至引发火灾。始终只能使用与原车相同规格（包括安培数）的保险丝进行更换。

Q4：大众宝来的保险丝盒图解可以在哪里找到？A4：通常在车辆随车附带的《使用手册》中有最准确和详细的保险丝盒图解。此外，一些汽车之家、太平洋汽车等大型汽车网站或车主论坛也会有热心车友分享的图解，但请注意，不同年份和配置的宝来车型，其保险丝盒布局和功能可能略有差异，最好还是以自己的车主手册为准。

总结

保险丝虽小，却是汽车电路安全不可或缺的重要组成部分。了解大众宝来等大众车型的保险丝盒位置、看懂保险丝标识、掌握基本的故障排除和更换方法，不仅能让你在遇到突发情况时不再手足无措，更能避免不必要的维修费用和潜在的安全风险。记住，“有备无患”是开车“老司机”的智慧，常备一套规格齐全的备用保险丝，并在遇到频繁熔断等异常情况时及时寻求专业帮助，您的爱车才能更安全、更顺畅地驰骋在路上！
