单顶置凸轮轴_四气门发动机的核心技术解析

单顶置凸轮轴（SOHC）四气门发动机，是现代汽车动力系统中的一位“老兵”，也是一位“智者”。它通过巧妙的结构设计，即一根凸轮轴同时控制进气和排气门，并为每个气缸配置四个气门（两进两出），在成本、燃油经济性和动力输出之间找到了一个出色的平衡点，使其成为许多家用轿车和摩托车的“心脏”，至今仍在发挥着重要的作用。

SOHC四气门发动机：结构与原理的精妙结合

要理解SOHC四气门发动机，我们首先要将其名称拆解开来：

何为“单顶置凸轮轴”（SOHC）？

“凸轮轴”是发动机配气机构的核心部件，它的作用就像是发动机的“指挥家”，通过凸轮的形状和位置，精确控制着气门的开启和关闭时机与行程，确保发动机在正确的时间“呼吸”（进气）和“排气”。

“顶置”是指凸轮轴被放置在气缸盖的顶部，而非传统的发动机缸体内部（这种设计被称为底置凸轮轴或OHV）。这种布局的优势在于，它缩短了凸轮轴到气门之间的传动路径，减少了中间的推杆等复杂部件，从而降低了运动惯量，提高了气门开闭的精确性和响应速度。你可以想象，从司令部（凸轮轴）直接下达命令（驱动气门），肯定比经过多层传令兵（推杆、挺杆）转达要迅速准确得多。

而“单”字则强调，整个气缸盖上，只有一根凸轮轴。这根唯一的凸轮轴，需要同时肩负起驱动所有进气门和排气门的任务。相较于双顶置凸轮轴（DOHC）设计中进气和排气各有独立凸轮轴的情况，SOHC的结构更为简洁，零部件更少，这也是它在成本和维护方面具有优势的原因之一。

“四气门”的奥秘何在？

“四气门”指的是每个气缸配备了四个气门：通常是两个进气门和两个排气门。与早期或一些经济型发动机使用的每缸两气门（一进一出）设计相比，四气门配置带来了革命性的提升。

想象一下发动机的燃烧室就像一个人的肺部，气门就是“呼吸道”。肺部呼吸需要顺畅的气道。当气缸活塞下行吸气时，气门开启，空气和燃油混合气涌入；当活塞上行排气时，废气通过气门排出。如果只有一个进气口和一个排气口，就好比用吸管呼吸，效率自然不高。

而拥有两个进气门和两个排气门，就相当于给发动机增加了几条“高速公路”。更大的总流通面积意味着发动机在吸气时能吸入更多的新鲜混合气，在排气时也能更迅速彻底地排出燃烧后的废气。这极大地提高了发动机的“呼吸”效率，也就是我们常说的“进排气效率”。效率提升带来的直接好处就是：

• 动力更强劲： 同样排量的发动机，吸入更多空气意味着可以燃烧更多的燃油，从而输出更大的功率。

• 燃油更经济： 燃烧更充分，能量转化效率更高，相同动力输出所需的燃油更少。

• 排放更清洁： 废气排出更彻底，有助于减少有害物质的排放。

SOHC四气门如何协同工作？

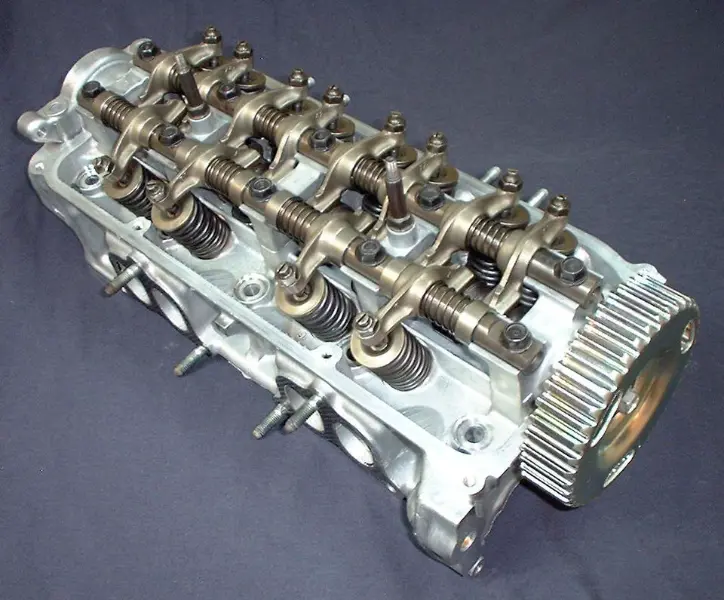

在SOHC四气门发动机中，那根唯一的顶置凸轮轴，通过其上精心设计的凸轮，精确地推动摇臂（或直接推动液压挺杆），再由摇臂驱动对应的进气门和排气门进行开闭。由于凸轮轴的精确旋转，使得气门的开闭时机与活塞的运动周期完美同步，确保了发动机在各个工作循环（进气、压缩、做功、排气）中都能高效顺畅地运行。这种机械的韵律和精度，正是现代发动机能够稳定输出动力的关键。

SOHC四气门发动机的优势与考量

每一种工程设计都是在特定需求下寻求最佳平衡的产物，SOHC四气门发动机也不例外。

优势：经济、实用、可靠的代名词

1. 结构相对简洁，成本更亲民： 相较于DOHC发动机需要两根凸轮轴及其传动系统，SOHC只需要一根。零部件数量的减少直接降低了制造成本，使得采用SOHC技术的车型在市场定价上更具竞争力，更容易走进寻常百姓家。对于注重性价比的消费者来说，这无疑是个好消息。

2. 重量较轻，有助燃油经济性： 由于零部件较少，SOHC发动机的整体重量通常低于同排量的DOHC发动机。车辆的轻量化是提升燃油经济性的重要途径之一，这使得搭载SOHC的车型在日常通勤中表现出更好的省油能力，减少您的油费支出。

3. 燃油经济性表现出色： 四气门设计本身带来的高进排气效率，结合SOHC相对简单的传动链条，能够使得燃油燃烧更为充分，能量损耗更小。这对于当下消费者普遍关注的“油耗”问题，提供了实实在在的解决方案。

4. 低转速扭矩响应良好： 在一些SOHC发动机的设计中，工程师会优化其气门正时，使其在发动机低转速区域就能提供充沛的扭矩输出。这意味着车辆在起步、低速行驶或城市拥堵路况下，无需拉高转速就能获得不错的加速感，开起来更顺手，也更舒适。

5. 维护保养相对简单： 结构上的简洁性也体现在维护保养上。维修技师对SOHC发动机的检修和部件更换通常更为直接，所需的工时和费用也相对较低。

考量与局限：性能天花板的挑战

尽管SOHC四气门优势明显，但在追求极致性能的领域，它也存在一些局限性：

1. 高转速性能潜力有限： 由于只有一根凸轮轴，进气门和排气门的开启时机和升程是同步关联的，无法进行独立的优化调整。在发动机达到极高转速时，为了确保进气充分和排气顺畅，有时需要对进排气门的开闭进行更精细、更独立的设计。相比之下，DOHC由于有两根独立的凸轮轴，可以分别优化进气和排气，从而在高转速下提供更好的性能输出。这就好比一个总指挥同时指挥两支部队，难以像两个独立指挥官那样，对每支部队的行动进行微操。

2. 可变气门正时/升程技术整合度： 虽然SOHC发动机也可以整合可变气门正时（VVT）技术，通过改变凸轮轴的相对位置来优化气门开闭时机，但要实现更复杂的、能够独立改变气门升程（即气门开启高度）的技术，DOHC的设计会提供更大的自由度和实现空间。

SOHC四气门发动机的应用与发展

从历史来看，SOHC四气门发动机在20世纪80年代和90年代曾是众多汽车制造商的主流选择，尤其是在经济型和中级轿车市场。它的出现，显著提升了当时汽车的动力性和燃油经济性，是汽车技术发展中的一个重要里程碑。

即使在今天，SOHC四气门发动机依然在一些特定领域发挥着作用。例如，许多摩托车、小型工程机械、以及一些对成本和可靠性要求较高的家用轿车，仍然青睐SOHC的设计。随着材料科学和制造工艺的进步，现代的SOHC发动机也常常会集成可变气门正时技术等，以弥补其在高转速性能上的不足，使其在日常驾驶中表现得更加均衡和高效。

SOHC、DOHC与OHV：三种常见的配气机构简要对比

为了更好地理解SOHC四气门发动机的定位，我们可以将其与另外两种常见的配气机构进行简单对比：

从上表可以看出，SOHC四气门发动机在结构简洁性、成本控制和性能表现之间取得了良好的平衡，这正是它能够长期占据市场一席之地的核心原因。

常见问题解答

1. SOHC四气门发动机比两气门发动机好吗？

通常情况下，是的。SOHC四气门设计在进排气效率上显著优于两气门设计。更多的气门意味着更大的气流通道，使得发动机能够更充分地“呼吸”，从而在相同排量下，提供更强的动力输出、更好的燃油经济性和更低的排放。

2. SOHC和DOHC哪个更先进？

不能简单地说哪个更“先进”，而是看哪种更适合特定需求。从技术复杂度和性能潜力来看，DOHC（双顶置凸轮轴）通常被认为是更高级的设计，因为它能独立控制进排气门，实现更灵活的气门正时和升程调节，在高转速和大功率输出方面更具优势。然而，SOHC在成本、结构简洁性、重量和低转速扭矩方面有其独特优势，更适合追求经济实用和日常驾驶舒适性的车型。

3. SOHC发动机的维护成本高吗？

相对来说，SOHC发动机的维护成本通常较低。由于其结构比DOHC发动机更简单，凸轮轴数量少，相关零部件也较少，这使得维修和保养的工时和材料费用都可能低于DOHC发动机。

4. SOHC四气门发动机适用于哪些车型？

SOHC四气门发动机广泛应用于对成本、燃油经济性和日常驾驶性能有较高要求的车型。例如，许多紧凑型和小型家用轿车、经济型SUV、以及一些摩托车和轻型商用车，都可能采用SOHC四气门技术。它能提供足够的动力满足日常通勤和家庭出行的需求，同时保持较低的使用成本。

结语

单顶置凸轮轴四气门发动机，是汽车工程史上一个非常成功的案例。它巧妙地结合了成本效益与技术创新，通过简洁高效的配气机构和优化的气门布局，为广大消费者带来了兼具动力、经济性和可靠性的驾乘体验。尽管双顶置凸轮轴发动机已成为主流，但SOHC四气门发动机凭借其独特的优势，在特定的市场和应用场景中，依然是不可或缺的动力选择。它以一种务实而高效的方式，默默地驱动着我们日常生活的轮子，值得我们为之点赞。
