汽车保险丝盒图解_详细解析汽车电路保护装置位置

汽车保险丝盒，这个听起来有些专业，但实际上与我们日常行车安全息息相关的“小盒子”，是车辆电路系统的“守护神”。它能有效保护汽车电路免受过载或短路损害，就像家里的总电闸一样，一旦某个电器出现故障，它会立即熔断，切断电流，从而避免更严重的电路损坏甚至火灾。对于普通车主，尤其是新手司机而言，了解保险丝盒的位置、图解以及如何进行简单的故障排查，是掌握爱车基本状况、应对突发电路问题、避免“半路抛锚”的关键技能。

汽车保险丝盒：汽车电路的“守护神”

汽车保险丝盒，顾名思义，是集中安装汽车保险丝的盒子。它内部承载着车辆各个电器单元的供电线路保护元件——保险丝。这些保险丝就像一个个忠诚的“哨兵”，默默守护着车辆的每一个用电设备，从大灯、雨刮、收音机，到电动车窗、点烟器等等。当某条线路电流异常增大（比如短路或过载）时，保险丝内部的金属熔体就会因为过热而熔断，迅速切断电流，从而保护线路和用电器不被烧毁，甚至防止车辆自燃。可以形象地比喻，汽车保险丝盒就是汽车电路系统的“心脏保险丝”，它确保了车辆的“血管”（线路）和“器官”（电器）能够正常、安全地运转。

为什么汽车需要保险丝盒？

想象一下，如果没有保险丝，当你的车载充电器短路了，电流会一路飙升，轻则烧坏线路，重则可能引发火灾。而有了保险丝，它会在电流过载的瞬间“牺牲”自己，保护了整条电路和你的爱车，可谓是“舍小家为大家”。

从更专业的角度来说，车辆电路在设计时，每个用电设备都有其额定工作电流。当电流超过这个额定值，就会产生过多的热量，损害导线绝缘层，甚至熔化铜线。保险丝正是基于这种原理，根据不同电路的额定电流设置了不同的熔断值，确保在危险来临前，先一步熔断，起到预警和保护作用。

汽车保险丝盒通常在哪里？

汽车保险丝盒的位置并不是统一固定的，不同品牌、不同型号的汽车，其保险丝盒的安装位置可能有所不同。然而，大多数汽车通常会设置两个或更多保险丝盒，以方便管理和维护：

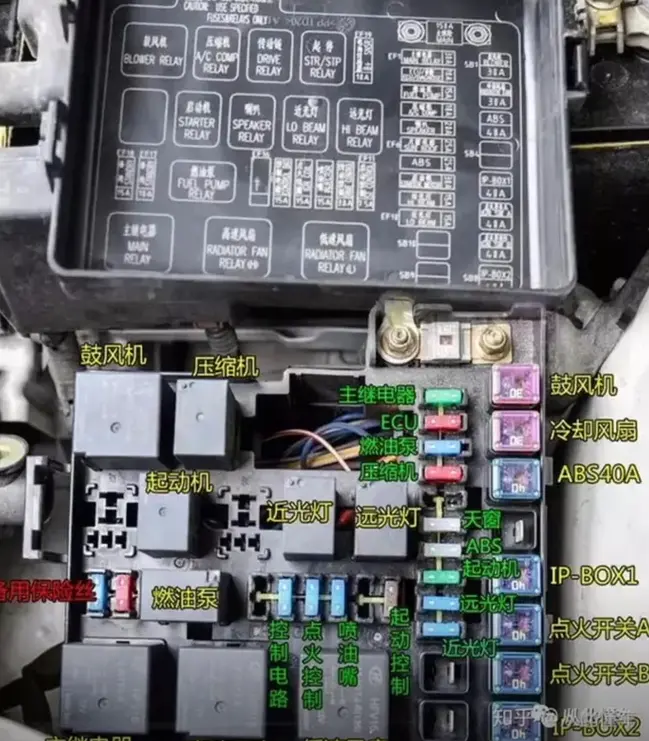

• 发动机舱内部： 这是最常见的保险丝盒位置之一。通常位于发动机舱的左侧或右侧，靠近电瓶的位置。这个保险丝盒主要负责保护车辆的“大件”用电设备，例如发动机控制单元（ECU）、防抱死制动系统（ABS）、空调压缩机、车灯（大灯、雾灯）等高电流负载电路。 它通常会有一个带有图例或标签的盖子，防止灰尘和湿气进入。

• 驾驶室内部（仪表台下方或手套箱内）： 很多汽车的驾驶室内也会有一个保险丝盒，通常隐藏在仪表台下方、转向柱附近、手套箱内部或侧面盖板后面。这个保险丝盒主要负责保护车内电器，如收音机/音响、点烟器/USB充电口、电动车窗、中控锁、仪表盘灯、安全气囊等。 有些车型甚至会将一部分保险丝集成在车门内侧或后备箱区域，用于控制对应区域的电器。

• 后备箱内部（部分豪华车型或MPV）： 在一些高端轿车、SUV或MPV车型中，为了方便线路布局或分散热量，可能在后备箱侧面或备胎下方设置另一个保险丝盒，用于控制后排座椅电器、娱乐系统、电动尾门等。

寻找保险丝盒最靠谱的方法是查阅车辆的用户手册（车主手册）。手册中通常会有详细的保险丝盒位置图以及对应的电路图解，这是最准确的“寻宝图”。

认识保险丝的种类与标识

汽车上最常见的保险丝是插片式保险丝（Blade Fuse），它们通常按照额定电流值用不同的颜色来区分，一目了然，就像红绿灯一样，不同颜色代表不同“通行权限”。

除了插片式保险丝，还有一些其他类型的保险丝，比如：

• MAXI保险丝： 比普通插片式更大，用于保护高电流电路，如启动机或交流发电机。

• JCASE保险丝： 盒状，也用于保护高电流电路。

• 玻璃管保险丝（不常见于现代车）： 早期车型可能使用。

在每个保险丝的顶部，通常会清晰地标注其额定电流值，例如“10A”、“20A”等。选择正确的替换保险丝至关重要，千万不能用额定电流过大的保险丝替换，否则一旦短路，保险丝无法及时熔断，可能导致线路烧毁甚至火灾。 这就像给细弱的电线配了一个过大的“安全阀”，一旦水压过高，阀门根本没反应，水管直接爆裂。

看懂保险丝盒图解

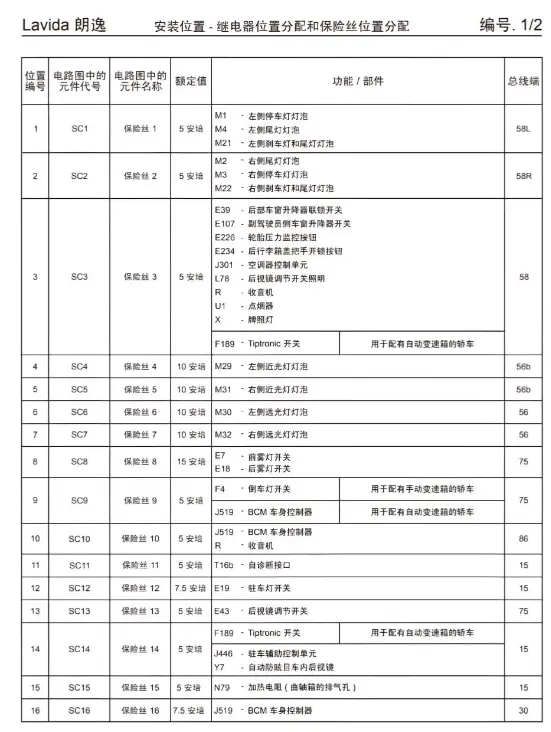

每个保险丝盒的盖子内侧或随车手册中，都会有一个保险丝布局图解。这个图解是判断哪个保险丝对应哪个电路的关键。图解上通常会用符号或文字来表示每个保险丝所控制的用电设备。

• 符号标识： 常见的有车灯、喇叭、雨刮、风扇、收音机、点烟器等图形符号。例如，一个喇叭的图标就代表这个保险丝控制着车辆的喇叭。

• 英文缩写： 有些图解会使用英文缩写，例如“DRL”（日间行车灯）、“FOG”（雾灯）、“RADIO”（收音机）、“IGN”（点火系统）、“ACC”（附件电源）等。

• 安培数值： 图解上通常还会标明每个插槽应使用的保险丝的安培值，提醒你替换时要严格按照要求。

在查看图解时，请务必将其与保险丝盒的实际布局进行比对，确保能准确找到对应的保险丝。

常见汽车电路故障与保险丝的关系

当你的爱车某个电器突然“罢工”时，别急着去修理厂，很有可能只是一个小小的保险丝熔断了。常见的故障包括：

• 大灯/小灯不亮： 检查前部或驾驶室保险丝盒中对应灯光的保险丝。

• 收音机/导航不工作： 检查驾驶室内的音响或附件电源保险丝。

• 电动车窗无法升降： 检查车窗控制相关的保险丝。

• 点烟器/USB充电口没电： 这是最常见的，通常是由于连接的电器功率过大导致保险丝熔断，检查点烟器或附件电源保险丝。

• 喇叭不响： 检查喇叭对应的保险丝。

• 雨刮器不工作： 检查雨刮器电机或控制单元的保险丝。

新手排查与更换保险丝指南

自己动手排查和更换保险丝并不难，但务必注意安全。

1. 准备工具： 一把小钳子或保险丝拔子（通常保险丝盒内会附带）、备用保险丝（一定要与原保险丝的安培值、类型完全一致）。

2. 安全第一： 在操作前，务必关闭发动机，拔掉车钥匙，确保所有电器都处于关闭状态。如果条件允许，断开电瓶负极，以避免意外触电或短路。

3. 找到故障电路对应的保险丝： 根据车主手册或保险丝盒盖上的图解，找到与故障电器对应的保险丝位置。

4. 检查保险丝：

• 目视检查： 大多数插片式保险丝是透明的，你可以直接看到内部的U形金属丝。如果金属丝断裂或烧黑，说明保险丝已经熔断。

• 使用保险丝测试笔（可选）： 如果不确定，可以使用专业的保险丝测试笔进行检测，测试笔会通过指示灯显示保险丝是否导通。

5. 拔出熔断的保险丝： 使用保险丝拔子或小钳子，轻轻地将熔断的保险丝拔出。拔的时候要注意力度，避免损坏保险丝插座。

6. 安装新的保险丝： 将准备好的备用保险丝（务必确保安培值完全一致！）插入对应的插座。安装时同样要轻柔，确保插紧。

7. 测试功能： 重新连接电瓶（如果之前断开了），然后启动车辆，测试之前故障的电器是否恢复正常工作。

8. 盖好保险丝盒盖： 确保保险丝盒盖子盖紧，防止水和灰尘进入。

重要提示： 千万不要用铜丝、铁丝或其他导电物代替保险丝，这会直接失去保护作用，导致电路过载时线路烧毁，后果不堪设想！ 也不要随意更换更高安培值的保险丝，这就像给一个脆弱的环节强行“打兴奋剂”，看似解决了问题，实则埋下了更大的安全隐患。

保险丝之外：何时寻求专业帮助？

如果更换了保险丝后，电器仍然不工作，或者新换的保险丝很快又熔断了，这可能意味着电路存在更复杂的故障，例如：

• 电路持续短路： 可能是线路破损、电器内部短路等，需要专业人士检查。

• 用电器本身故障： 电器内部元件损坏，导致电流异常。

• 车辆电脑系统故障： 某些电器的控制由车载电脑负责，可能是电脑模块出现问题。

在这种情况下，强烈建议将车辆送往专业的汽车维修店，由经验丰富的技师进行全面检测和维修。毕竟，电路问题涉及到安全，切不可掉以轻心。

常见问题解答

Q1：汽车保险丝是不是越粗越好？A1：完全错误！保险丝的粗细代表其额定电流，必须严格按照车辆原厂要求更换相同安培值的保险丝。保险丝的作用是在电流过载时熔断以保护电路，如果使用过粗（安培值过高）的保险丝，它可能无法在危险电流下及时熔断，导致线路烧毁甚至引发火灾。

Q2：我的点烟器老是烧保险丝，是什么原因？A2：点烟器保险丝频繁熔断通常是因为连接的电器功率过大，超过了点烟器电路的承受能力。例如，使用了大功率的充气泵、车载吸尘器等。建议检查所用电器的功率，并确保其在车辆点烟器接口的承载范围内。

Q3：我能用其他颜色的保险丝替换吗？A3：只要安培值（数字）相同，颜色不同是没有关系的，因为颜色只是为了方便区分安培值。但是，为了避免混淆，最好还是使用相同颜色和安培值的保险丝进行替换。

Q4：车上没有备用保险丝怎么办？A4：大多数汽车的保险丝盒内会预留几个备用保险丝。如果没有，可以拆下一些非关键性电路（如收音机、点烟器）上相同安培值的保险丝临时使用，但请尽快购买新保险丝并补齐。

结语

汽车保险丝盒虽然小，却承担着保障行车安全的重要职责。掌握它的基本知识，不仅能让你在面对突发电路故障时不再“抓瞎”，还能省去不必要的维修费用，让你对自己的爱车有更深入的了解。下次再遇到电器“罢工”，不妨先检查一下保险丝，你可能会发现，自己也能成为一个解决小问题的“老司机”！
