在手动挡汽车的世界里,离合器就像是发动机和变速箱之间的“传话筒”和“连接器”。它的主要任务是根据驾驶员的意图,平顺地传递或暂时切断发动机的动力,从而确保汽车能够平稳起步、顺利换挡,并在需要停车时避免发动机熄火。简单来说,踩下离合器踏板,动力就断开;松开离合器踏板,动力就接合。 这种看似简单的操作,背后却隐藏着巧妙的机械原理。
那么,这根“离合器”到底是如何工作的?它的分离和结合过程又是怎样实现的呢?

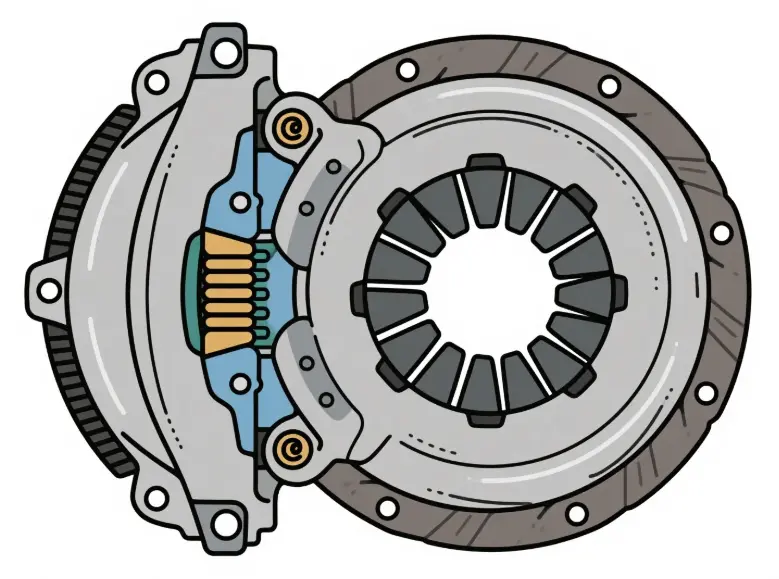

认识离合器的“朋友圈”:主要成员介绍
要理解离合器的工作原理,首先得认识它的几个核心部件。想象一下,它们是一个配合默契的团队:
飞轮 (Flywheel): 它直接和发动机的曲轴相连,随着发动机一起转动,是动力的“源头老大”。飞轮表面通常很平整,是离合器工作的重要摩擦面之一。
离合器片 (Clutch Plate / Friction Disc): 这是一个带有摩擦材料的圆盘,它安装在变速箱的输入轴上。当离合器结合时,它会被夹在飞轮和压盘之间,通过摩擦来传递动力。 它的“健康”状况直接关系到离合器的工作性能。
压盘 (Pressure Plate): 它就像一个“推手”,安装在飞轮后部,与飞轮一起旋转。压盘的作用是通过弹簧施加压力,将离合器片紧紧地压在飞轮上。
膜片弹簧或螺旋弹簧 (Diaphragm Spring / Coil Spring): 这些弹簧位于压盘内部,是提供压紧力的关键。 想象它就像一只“大手”,平时用力压着离合器片。
分离轴承 (Release Bearing / Throw-out Bearing): 这是一个很重要的“中间人”。它安装在变速箱输入轴的套筒上,负责在驾驶员踩下离合器踏板时,推动压盘的分离杠杆(或膜片弹簧的内端)。
分离杠杆/指 (Release Levers / Fingers): 连接着压盘和分离轴承,当分离轴承压过来时,它们会翘起,从而带着压盘向后移动。
离合器的工作状态:结合与分离的艺术
离合器主要有两种工作状态:结合状态和分离状态。它们之间的切换是实现动力控制的核心。
1. 结合状态 (Clutch Engaged): 动力传输ing!
当你的脚从离合器踏板上完全抬起时,离合器就处于结合状态。 这时,压盘内的弹簧充分伸展,用力将离合器片紧紧地压在飞轮的表面上。
由于飞轮、离合器片和压盘之间巨大的摩擦力,它们仿佛“手拉手”一样同步旋转。 发动机产生的强大扭矩(可以理解为让物体转动的力)通过飞轮传递给离合器片,再由离合器片传递给变速箱的输入轴。 此时,发动机的动力成功地送到了变速箱,经过变速箱的“调味”(改变转速和扭矩),最终传递到车轮,推动汽车前进。
用一个形象的比喻:就像两块高速旋转的砂轮,当它们被紧紧压在一起时,一块砂轮的转动就能带动另一块一起转动。 离合器的结合就是利用这种摩擦力来实现动力传递。
2. 分离状态 (Clutch Disengaged): 动力已切断!
当你踩下离合器踏板时,离合器便进入了分离状态。 这时,你通过踏板操纵机构(可能是液压或机械联动)推动了分离轴承。 分离轴承向前移动,接触并推动压盘的分离杠杆或膜片弹簧的内端。
这个动作会使得压盘克服弹簧的压力向后移动,与离合器片之间产生一定的间隙。 此时,离合器片不再被飞轮和压盘夹紧,它可以在两者之间自由转动,或者说,飞轮在转,但带不动离合器片了。 这样一来,发动机的动力就被彻底切断,无法传递到变速箱。
这时,即使发动机还在欢快地转着,传动系统却接收不到动力,车轮也就不会获得来自发动机的驱动力了。 这个状态允许你顺畅地换挡,或者在停车时保持发动机运转而不熄火。
离合器的分离与结合过程详解:一场精妙的“舞蹈”
了解了离合器的两种状态,我们再来看看踩下和松开离合器踏板时,内部零件是如何协调工作的,这就像一场精妙的“舞蹈”。
分离过程 (踩下离合):
你踩下离合器踏板: 你的脚掌给离合器踏板施加力量。
操纵机构响应: 踏板的动作通过拉索或液压系统(更常见)传递到离合器分离叉。
分离叉推动分离轴承: 分离叉推动着分离轴承向飞轮方向移动。
分离轴承推动压盘: 分离轴承接触并推动压盘上的分离指或膜片弹簧的内圈。
压盘后移,动力切断: 压盘受到向后的推力,克服弹簧力向后移动,与离合器片分离,两者之间出现间隙。 发动机的动力无法传递给变速箱,离合器完成分离。
结合过程 (松开离合):
你逐渐松开离合器踏板: 你开始慢慢抬起你的脚。
操纵机构和分离轴承复位: 踏板回位,分离叉和分离轴承在自身或回位弹簧的作用下向后退。
压盘恢复压力: 随着分离轴承的后退,压盘上的推力减小,压盘内的弹簧开始发挥作用,将压盘向前推。
离合器片重新被夹紧: 压盘逐渐将离合器片压向飞轮表面。
摩擦力传递动力: 随着压紧力的逐渐增加,离合器片与飞轮之间的摩擦力也越来越大。 刚开始时,离合器片和飞轮之间会有滑动,产生摩擦力传递部分动力。 随着压紧力进一步增加,滑动越来越小,直到两者同步旋转,动力完全传递。 离合器完成结合。
这个逐渐结合的过程非常重要,特别是汽车起步时。 如果突然松开离合器,摩擦力会瞬间增大,导致发动机转速骤降,车辆猛地一冲甚至熄火,这就是常说的“S挡”(Stall,熄火)了。 像有经验的老司机那样,平稳地控制离合器踏板的行程,让动力柔和地结合,才能实现平顺起步,避免车辆“顿挫”。
离合器的作用:不止是换挡那么简单
除了在换挡时切断动力,离合器还有其他重要作用:
平稳起步: 通过离合器的半联动状态(离合器片和飞轮之间有滑动但有摩擦力传递动力),可以使发动机的动力逐渐传递到车轮,让车辆从静止状态平稳地启动,而不是猛地蹿出去。
防止传动系统过载: 当传动系统遇到过大的阻力(比如车辆陷入泥潭),如果发动机动力还持续输出,可能会损坏变速箱或传动轴。离合器可以在此时发生打滑,切断动力,起到保护作用,就像传动系统的“保险丝”。
减少换挡冲击: 在换挡前切断动力,可以使变速箱内的齿轮在没有负荷的情况下更顺畅地啮合,减少齿轮之间的冲击和磨损。
离合器也需要呵护:小贴士
虽然离合器是个耐用的部件,但不良的操作习惯会加速它的磨损。
避免长时间半联动: 半联动时离合器片会持续滑动产生摩擦热,长期如此会加速摩擦材料的磨损。
不要将脚长时间放在离合器踏板上: 即使是轻微的压力,也可能导致分离轴承或压盘处于轻微工作状态,产生不必要的磨损。
换挡时将离合器踩到底: 确保离合器彻底分离,避免换挡时打齿。
Q&A 小课堂
Q:如果我不踩离合器就换挡会怎么样?A:在车辆静止时这样做基本上是不可能的,你会听到齿轮打架的“咔咔”声,甚至根本无法将挡位推入。 在车辆行驶中,有经验的驾驶员可以通过精确控制发动机和变速箱的转速(俗称“油离配合”)在特定情况下实现无离合器换挡,但这对手法要求极高,并且容易损坏变速箱齿轮,非常不推荐。
Q:为什么我松离合太快会熄火?A:因为松离合太快导致离合器结合过猛,发动机与传动系统瞬间刚性连接。如果此时发动机的转速不够高,无法带动整个传动系统和车辆前进所需的巨大惯性,发动机转速会骤降并最终停止运转,也就是熄火了。
总结
离合器作为手动挡汽车传动系统中不可或缺的一环,通过巧妙的摩擦原理,实现了发动机动力与变速箱之间的灵活连接与切断。 无论是平稳起步、顺畅换挡,还是在紧急情况下保护传动系统,它都扮演着至关重要的角色。 了解离合器的工作原理,不仅能帮助我们更好地驾驶手动挡汽车,也能提醒我们日常使用中注意对它的呵护,从而延长汽车的使用寿命。
