汽车离合器的零部件_详解各部件功能与作用

册册睿 开车指南 2022-10-17 15:10:21 188 0

汽车离合器,这个我们在驾驶手动挡汽车时频繁踩踏的部件,就像是发动机和变速箱之间的“红娘”,负责着动力的“牵手”与“放手”。别看它操作起来似乎只是一个简单的动作,其内部却大有乾坤,由多个精密协作的零部件组成,共同确保着车辆的平稳起步、顺畅换挡以及对传动系统的保护。

简单来说,离合器就是让你在发动机持续运转的情况下,能够暂时切断动力,从而实现换挡、停车而不熄火的关键装置。 它的存在,就像给汽车装了一个可控的开关,让动力输出不再是“一根筋”。

了解离合器的各个零部件及其功能,不仅能让你更理解汽车的工作原理,对于日常驾驶和车辆维护也有着重要的指导意义。 毕竟,离合器的使用寿命与驾驶习惯息息相关,开得好不好,“离合器”说了算。

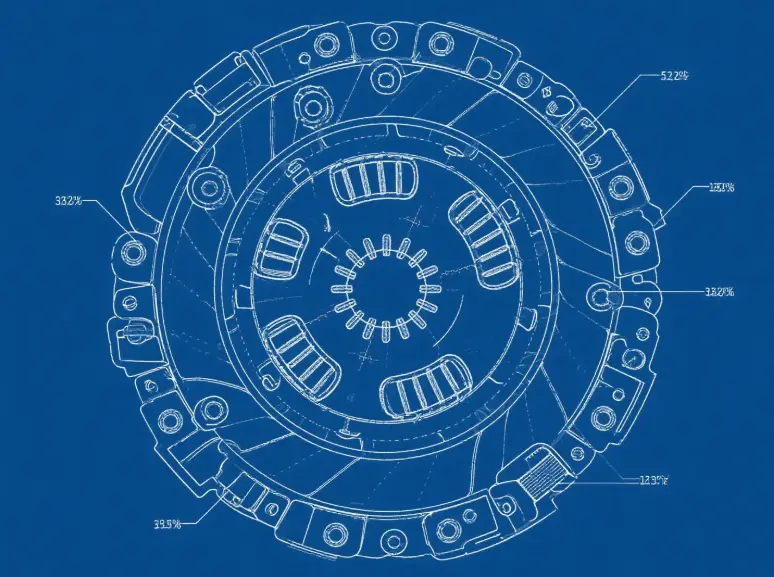

汽车离合器的零部件_详解各部件功能与作用 第1张

汽车离合器的核心零部件及其功能

手动挡汽车常用的摩擦式离合器主要由几大核心部件构成,它们各司其职,又紧密配合,共同完成动力的传递与切断。 想象一下,它们就像一个团队,每个人都有自己的任务,但目标一致:让汽车平顺地行驶。

飞轮 (Flywheel)

飞轮可以说是离合器系统的“大地基”。它是一个比较重的金属圆盘,直接安装在发动机曲轴的末端。发动机曲轴旋转,飞轮就跟着转,它们俩是“铁哥们”。

  • 主要功能:

    • 储存动能: 飞轮的重量和旋转惯性可以储存发动机输出的能量,就像一个能量的“蓄水池”,让发动机的运转更平稳,输出的扭矩波动减小。

    • 提供摩擦面: 飞轮的表面经过特殊加工,是离合器片工作时需要紧密贴合的摩擦面之一。

可以把飞轮想象成一个正在高速旋转的盘子,发动机的动力源源不断地推动它转动。 离合器的工作就是在这个高速旋转的盘子和你想要让它带动的东西(变速箱)之间建立或断开连接。

压盘 (Pressure Plate)

压盘,顾名思义,就是负责“施压”的部件。它通常包含在离合器盖总成内,与飞轮一同固定在发动机曲轴后端。 压盘就像一个“大力士”,通过弹簧的力量将离合器片紧紧压在飞轮上。

  • 主要功能:

    • 提供压紧力: 压盘内部的弹簧(常见的是膜片弹簧)产生持续的压力,将离合器片压向飞轮,从而建立摩擦连接,传递动力。

    • 随飞轮一同旋转: 压盘和离合器盖是固定在飞轮上的,因此它们也随着发动机一同旋转。

打个比方,如果飞轮是桌子,离合器片是本书,那么压盘就像你的手,把书紧紧地按在桌子上,这样桌子转动时,书也能跟着转动。

离合器片 (Clutch Disc / Friction Plate)

离合器片是离合器系统中最为核心且容易磨损的部件,它是一个圆形的盘状物,表面覆盖有高摩擦力的材料,有点像刹车片。 离合器片安装在变速箱的输入轴上,可以沿着输入轴滑动。

  • 主要功能:

    • 传递动力: 离合器片被压盘压在飞轮上时,依靠其表面的摩擦材料与飞轮和压盘之间产生的摩擦力来传递发动机的动力到变速箱输入轴。

    • 缓和冲击: 离合器片内部通常设计有扭转减震弹簧,这些弹簧就像小小的缓冲垫,可以吸收发动机输出扭矩的波动,减少传动系统受到的冲击,让动力传递更平顺,也能保护变速箱齿轮。

    • 实现动力分离: 当踩下离合器踏板时,离合器片与飞轮和压盘分离,中断动力传递。

离合器片就像是发动机和变速箱之间的“连接桥”,通过摩擦力来连接它们。 当你需要换挡或者停车时,这座“桥”就会暂时断开。

分离轴承 (Release Bearing / Throwout Bearing)

分离轴承位于离合器和变速箱之间。 它是一个可以沿着变速箱输入轴滑动的轴承。它的作用就像一个“信使”,负责将驾驶员踩下离合器踏板的力量传递给压盘。

  • 主要功能:

    • 传递踏板力: 当驾驶员踩下离合器踏板时,通过一套联动机构(可能是机械拉线或液压系统),分离拨叉会推动分离轴承向前移动。

    • 推动膜片弹簧: 分离轴承向前移动后,会接触并推动压盘中心的膜片弹簧“指部”,使膜片弹簧变形。

    • 实现离合器分离: 膜片弹簧变形的结果是其对离合器片的压力解除,离合器片与飞轮和压盘分离,动力被切断。

可以想象分离轴承是一个“推手”,当离合器踏板被踩下时,这个“推手”就会去推压盘上的一个机关(膜片弹簧),让压盘不再紧压离合器片,从而实现分离。

膜片弹簧 (Diaphragm Spring)

膜片弹簧是现代汽车离合器压盘中常用的弹性元件,它是一个碟形弹簧,带有多个向内延伸的“指部”。 它集成在压盘总成中。

  • 主要功能:

    • 提供压紧力: 膜片弹簧在外沿部分对压盘产生持续的压紧力,从而将离合器片压向飞轮。

    • 实现分离控制: 当分离轴承推动膜片弹簧的内沿“指部”时,利用杠杆原理,膜片弹簧的外沿会翘起,解除对压盘的压力,实现离合器分离。

膜片弹簧就像一个巧妙的跷跷板,一边压着离合器片,一边等着分离轴承来“翘”它,从而控制离合器的结合与分离。

离合器盖 (Clutch Cover)

离合器盖是将压盘和膜片弹簧等部件整合在一起的“外壳”,它与飞轮一同固定在发动机曲轴上。

  • 主要功能:

    • 固定和保护内部零件: 为压盘、膜片弹簧等提供安装基础和保护。

    • 随飞轮一同旋转: 作为压盘总成的一部分,它也随着发动机的转动而旋转。

离合器盖就像是离合器内部核心零件的“家”,把它们整齐地固定在一起,并保护它们免受外部环境的影响。

离合器的工作过程

了解了各个零部件,我们再来看看它们是如何协同工作的:

  1. 离合器接合(松开踏板): 当驾驶员松开离合器踏板时,分离轴承回到原位,膜片弹簧的压紧力通过压盘作用在离合器片上,将离合器片紧紧压在飞轮和压盘之间。 此时,飞轮、离合器片和压盘三者紧密贴合,依靠摩擦力一同旋转,发动机的动力通过离合器片上的花键传递到变速箱输入轴,进而驱动汽车前进。 这就像两块摩擦力很大的板子被紧紧地压在一起,一块转动,另一块也跟着转。

  2. 离合器分离(踩下踏板): 当驾驶员踩下离合器踏板时,通过液压或机械机构,分离拨叉推动分离轴承向前移动。 分离轴承接触并推动膜片弹簧的内沿,膜片弹簧变形,其外沿翘起,解除对压盘的压力。 压盘不再压紧离合器片,离合器片与飞轮和压盘之间产生间隙,动力传递被切断。 此时发动机仍在运转,但动力不再传递到变速箱,车辆可以方便地换挡或停车。 这就像把刚才紧压在一起的两块板子稍微分开,即使一块还在转,另一块也不再跟着转了。

整个过程迅速而平稳,让你在驾驶时感觉不到明显的顿挫。

离合器常见问题与磨损

由于离合器片依靠摩擦力传递动力,它是一个会随着使用而逐渐磨损的部件。 就像我们写字用的铅笔芯一样,用久了就会变短。离合器片的磨损是正常现象,但不良的驾驶习惯会加速其磨损,比如长时间半联动、起步猛抬离合器等。

离合器片磨损到一定程度,会导致动力传递效率下降,出现起步困难、加速无力、换挡不顺畅,甚至闻到焦糊味等现象。 这时候,通常就需要更换离合器三件套(离合器片、压盘、分离轴承)了。

问答环节:

  • 为什么起步时要慢慢抬离合? 慢慢抬离合是为了让离合器片和飞轮之间有一个逐渐接合的过程,通过适度的滑磨,使发动机的动力平稳地传递到变速箱,避免发动机因突然受到过大阻力而熄火,也能减少对传动系统的冲击。 就像给汽车一个“温柔”的启动过程。

  • 离合器坏了有什么表现? 离合器出现问题时,常见的表现包括:离合器踏板变高或变低、踩下或松开时有异响、换挡困难、车辆起步或加速时感觉无力(好像使不上劲)、严重时能闻到焦糊味等。

  • 手动挡减速时,先踩刹车还是先踩离合? 在大多数情况下,正常减速应先踩刹车,利用发动机的牵制作用辅助减速,同时离合器处于接合状态。当车速降低到可能导致发动机熄火的程度(通常低于一定速度,比如手动挡低速挡位对应的最低速度)时,再踩下离合器,切断动力,然后根据需要换挡或停车。 紧急制动时,应同时踩下刹车和离合器,以获得最大的制动力并防止发动机熄火。

结语

汽车离合器虽然只是汽车上的一个部件,但它的精巧设计和重要作用不容忽视。了解飞轮、压盘、离合器片、分离轴承、膜片弹簧和离合器盖这些核心零部件的功能,能帮助我们更好地理解汽车的工作原理,也能在日常驾驶中更加爱惜我们的车辆。希望这篇文章能让你对汽车离合器有更深入的认识,下次踩下离合器踏板时,也许你能感受到其中蕴含的机械魅力。
