离合器的种类及其零件_详解离合器各部件组成与功能

册册睿 开车指南 2022-10-17 15:10:29 146 0

离合器,这个听起来有些技术范儿的词,对于开手动挡车型的朋友来说,是再熟悉不过的“左脚伴侣”;对于开自动挡的朋友,虽然脚下少了那个踏板,但车辆内部依然有离合器在默默工作。它就像发动机和变速箱之间的“红娘”,负责动力的“牵线”与“放手”,让车辆能够顺畅地起步、换挡,甚至避免传动系统“受伤”。

简单来说,离合器就是帮助汽车在行驶过程中,根据驾驶员的意图,暂时切断或逐渐接合发动机与变速箱之间动力传递的装置。这就像你跑步时需要暂停喝水,离合器就是那个让你在不熄火的情况下“暂停”动力的开关。

了解离合器的种类和构成,不仅能让你更好地理解汽车的工作原理,也能在遇到一些“小脾气”时,做到心中有数,甚至能判断出是时候去汽修店给爱车“体检”一下了。

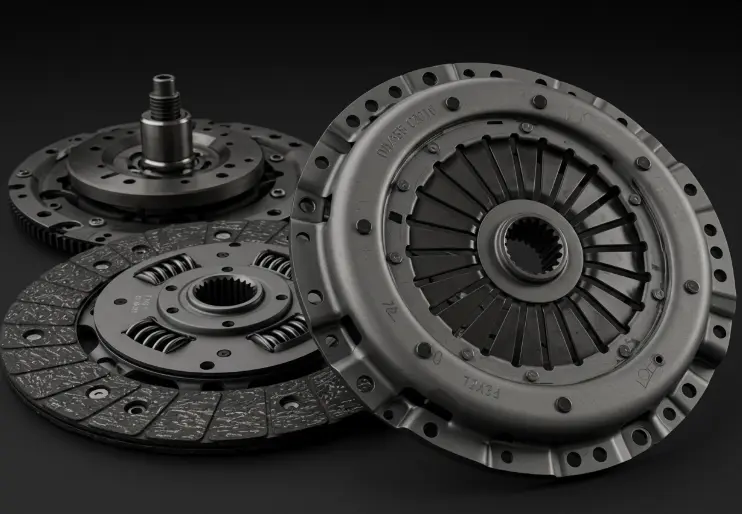

离合器的种类及其零件_详解离合器各部件组成与功能 第1张

离合器的种类:多种多样,各显神通

离合器可不是只有一种,根据不同的分类方式,它可以分成好几种类型。就像大家吃饭有南甜北咸,离合器也有“干湿”之分,有靠“摩擦”传动的,也有靠“液体”或“磁力”的。

  1. 按工作原理分:

    • 摩擦式离合器: 这是目前汽车上最常见的一种,尤其是手动挡车型。它依靠主、从动部分接触面之间的摩擦力来传递动力。想象一下两块摩擦力很大的盘子紧紧贴在一起转动,这就是它的基本原理。摩擦式离合器又可以细分为多种,比如根据摩擦片的数目有单片式和双片式,根据压紧弹簧的形式有膜片弹簧式和多簧式。

    • 液力式离合器 (液力偶合器): 这种离合器利用液体作为传动介质来传递转矩。它不像摩擦式那样直接“硬碰硬”,而是通过液体的流动来传递动力,起步和换挡会更加平稳顺畅。常见于一些自动变速箱中。

    • 电磁式离合器: 顾名思义,它利用电磁力来控制离合器的接合与分离。通电时产生磁力使主从动部分结合,断电时分离。这种离合器响应速度快,常用于需要频繁启停的场合。

    • 磁粉式离合器: 这种离合器在主、从动部件之间的间隙填充磁粉。通电后,磁粉会在磁场作用下聚集,形成连接,传递动力。它能平稳地传递扭矩,适用于需要精细控制的场合。

    • 啮合式离合器: 这种离合器依靠刚性的啮合元件(比如牙嵌或齿轮)来传递动力。它的特点是结构简单,尺寸小,一旦接合,主从动轴之间不会相对滑动。但它通常只能在主从动件静止或转速差很小时接合,否则容易损坏。

  2. 按工作环境分(主要针对摩擦式离合器,特别是双离合变速箱):

    • 干式离合器: 这种离合器的摩擦片不浸泡在变速箱油里,通过空气进行散热。它的结构相对简单,传动效率高。但散热效果相对湿式差一些,在频繁换挡或半联动时容易过热,通常与扭矩较小的发动机搭配使用。

    • 湿式离合器: 这种离合器的摩擦片浸泡在变速箱油中。变速箱油不仅起到润滑作用,更重要的是帮助散热。湿式离合器散热性好,能承受更大的扭矩。虽然传动效率可能略低于干式,但稳定性和耐用性通常更好。

  3. 按操纵方式分:

    • 机械式离合器: 通过拉线或机械杆件直接连接离合器踏板和离合器机构.

    • 液压式离合器: 通过液压系统传递踏板的力,由主缸、管路和分缸组成。踩下踏板,主缸推出液压油,通过管路传递到分缸,分缸再推动分离机构。这种方式操作更省力.

    • 气压式离合器: 利用压缩空气作为动力来操纵离合器.

离合器的核心“零部件”:各司其职,协作共赢

了解了离合器的种类,我们再来“解剖”一下摩擦式离合器,看看它里面都有哪些关键的“零件”在协同工作。常见的汽车离合器主要由以下几部分组成:

  1. 飞轮 (Flywheel):

    • 功能: 飞轮就像一个“能量储存器”,安装在发动机曲轴的末端。它有几个重要功能:一是储存发动机做功冲程的能量,保证曲轴持续转动,让发动机运转更平稳;二是在离合器接合时,作为主动摩擦面,与离合器片接触;三是其边缘有齿环,供启动机带动发动机启动使用。想象一下一个大大的金属盘,转起来的时候势头很足,离合器片就是靠着它来获取动力的。

    • 特点: 通常是铸铁或钢制成的重型圆盘,能够承受发动机的高温和高转速。

  2. 从动盘 (Driven Plate / Clutch Disc):

    • 功能: 从动盘是离合器的“核心”,它是一片圆形的金属盘,两侧覆盖着高摩擦材料。它的作用是在压盘的压紧下,与飞轮紧密接触,通过摩擦力接收飞轮传递的动力,并将动力通过花键毂传递给变速箱的输入轴。从动盘上通常还有扭转减震弹簧,可以吸收发动机输出扭矩的波动,减少传动系统的震动和噪音,让车辆行驶更平顺,尤其是在起步和换挡时能减少冲击,“温柔”地传递动力。

    • 特点: 摩擦材料是关键,需要耐高温、耐磨损,提供稳定的摩擦系数。扭转减震弹簧就像是减震器,保护变速箱齿轮免受发动机的“脾气”影响。

  3. 压盘总成 (Pressure Plate Assembly):

    • 功能: 压盘总成就像一个“大力士”,它安装在飞轮上,主要由压盘、膜片弹簧(或螺旋弹簧)和离合器盖组成。压盘是一个环形金属盘,在弹簧的作用下,将从动盘紧紧地压在飞轮上,使三者结合在一起传递动力。当踩下离合器踏板时,通过分离机构的作用,膜片弹簧变形,使压盘后移,从动盘与飞轮和压盘分离,动力就中断了。

    • 特点: 膜片弹簧是现代汽车离合器常用的结构。它呈圆锥形,内圈部分充当分离杠杆的作用。压盘需要承受很大的压力和高温。

  4. 分离轴承 (Release Bearing / Throw-out Bearing):

    • 功能: 分离轴承是离合器操纵机构和压盘之间的“信使”。当踩下离合器踏板时,分离拨叉(或液压机构)会推动分离轴承向前移动,使其接触并压下膜片弹簧的内端。膜片弹簧受压变形,带动压盘后移,实现离合器的分离。当松开踏板时,分离轴承回位,压盘重新压紧从动盘。

    • 特点: 分离轴承承受着高速旋转和 axial 方向的力。如果分离轴承损坏,可能会导致离合器异响。

  5. 分离拨叉 (Clutch Fork / Release Fork):

    • 功能: 分离拨叉是离合器操纵机构的一部分。它一端连接着操纵机构(比如液压分缸),另一端卡住分离轴承。通过拨叉的摆动,将操纵机构的动作传递给分离轴承,实现离合器的分离和接合。

除了这几个主要部件,离合器系统还包括操纵机构(踏板、拉线/液压主缸和分缸)、传动轴等。

离合器的工作状态:“三部曲”

离合器的工作过程可以简单概括为“三部曲”:全接合、全分离和半联动。

  1. 全接合状态: 当你完全松开离合器踏板时,压盘在弹簧的强大作用下,将从动盘紧紧地压在飞轮上。此时,飞轮、从动盘和压盘三者紧密结合,没有相对滑动,发动机的动力 fully 传递给变速箱。车辆在正常行驶时就处于这种状态,就像发动机和变速箱“手牵手”,一起使劲。

  2. 全分离状态: 当你将离合器踏板完全踩到底时,操纵机构推动分离轴承,分离轴承压下膜片弹簧,使压盘后移,从动盘与飞轮彻底分离。此时,发动机的动力被完全切断,不再传递给变速箱,即使发动机还在转,车辆也不会移动。这主要用于换挡或停车。

  3. 半联动状态: 当你部分踩下或松开离合器踏板时,压盘对从动盘的压力小于完全接合状态。此时,从动盘与飞轮之间会发生相对滑动。发动机的一部分动力通过滑动摩擦传递给变速箱,飞轮的转速会大于从动盘的转速。这种状态通常用于车辆起步时,通过控制离合器的打滑程度,使车辆平稳地从静止到运动。半联动也是手动挡驾驶的一项重要技巧,但长时间半联动会加剧离合器片的磨损和发热,就像鞋底在地板上摩擦,时间长了肯定会磨损发热。

离合器的重要性:汽车的“润滑剂”与“保护伞”

离合器在汽车中扮演着极其重要的角色:

  • 平稳起步: 没有离合器,汽车起步时发动机直接连接传动系统,会因为瞬间的巨大冲击而熄火或对部件造成损坏。离合器通过半联动时的滑动,使发动机动力平缓地传递给变速箱,实现平稳起步,避免“顿挫”。

  • 顺畅换挡: 换挡时需要短暂中断动力传递,离合器分离功能让变速箱齿轮在不受力的情况下轻松啮合,避免换挡时的“打齿”声和冲击。

  • 防止过载: 当传动系统承受的负荷过大时,离合器的主从动部分之间会发生打滑,限制传递的扭矩,保护发动机和传动系统免受损坏。

  • 临时断开动力: 比如在等红灯时,踩下离合器可以使发动机持续运转,而车辆保持静止。

离合器的小知识问答

  • 问:手动挡车为什么要有离合器?答:手动挡车辆需要离合器来在换挡时切断发动机与变速箱的连接,以便顺利选择新的档位。同时,它也使得车辆可以在发动机不熄火的情况下停车和重新起步。

  • 问:离合器打滑是什么感觉?答:离合器打滑通常表现为发动机转速提高了,但车速却没有相应地提高,感觉加速无力。严重时可能会闻到一股烧焦的糊味。就像你使劲踩油门,但车子却“使不上劲”一样。

  • 问:离合器多久需要更换?答:离合器的使用寿命因驾驶习惯、车辆类型和工况而异。正常损耗下,很多车辆的离合器可以使用10万公里甚至更长。但是,如果长时间处于半联动状态、频繁大油门起步或驾驶习惯比较“暴力”,离合器片磨损会加剧,可能几万公里就需要更换了。

  • 问:踩离合器时有异响是怎么回事?答:踩下或松开离合器时出现异响,可能是分离轴承磨损、压盘或飞轮表面不平整等原因造成的。需要及时检查维修。

总结

离合器作为汽车传动系统中不可或缺的一环,通过其巧妙的结构和工作原理,实现了发动机与变速箱之间动力的平顺连接与分离。无论是摩擦式、液力式还是其他类型,它们都在为汽车的正常运行默默贡献着力量。理解离合器的种类、组成部件及其功能,不仅能提升我们对汽车的认知,也能帮助我们更好地爱护自己的座驾。当离合器出现“小毛病”时,及时检查和维护,才能确保行车安全和驾驶体验。
