安全气囊，这个在现代汽车中看似不起眼却至关重要的装置，就像是车辆的“隐形安全卫士”。它能在电光火石的碰撞瞬间，以极快的速度膨胀成一个柔软的气垫，有效缓冲乘员与车内硬物的撞击，大幅降低受伤的风险。它的存在，让我们的每一次出行都多了一份安心，也让汽车的被动安全性能达到了一个新的高度。

安全气囊的“前世今生”

安全气囊的设想可以追溯到上世纪50年代。1952年，美国工程师约翰·赫特里克在一场交通意外后，受妻子用手臂保护女儿的启发，开始思考如何设计一个能自动保护乘员的装置。1953年，他获得了“汽车缓冲安全装置”的专利。

然而，早期的安全气囊技术并不成熟，并未得到广泛应用。直到1971年，福特汽车才在一批实验车上安装了辅助气囊。1974年，通用汽车首次在量产车上搭载了驾驶座辅助气囊。 但由于当时消费者对安全配置的兴趣不高，以及安全带使用率低等原因，安全气囊一度从市场中销声匿迹。

转折点出现在上世纪80年代。1980年12月，奔驰S级轿车率先搭载了安全气囊系统，并与预张紧安全带配合使用。 1988年，克莱斯勒公司开始在其所有车型中安装辅助气囊，并进行大规模宣传，才真正开启了汽车安全配置的竞争时代。 到了90年代末，正面安全气囊在美国所有新乘用车上成为强制标准。 如今，安全气囊已经成为全球多数国家车辆的必备被动安全装置之一，并且种类和技术都在不断发展，从最初的保护驾驶者，扩展到保护乘客，甚至包括被撞行人。

安全气囊的“核心骨架”：结构解析

安全气囊系统并非一个简单的气囊，而是一个由多个精密部件协同工作的“小团队”，其专业称谓是“辅助约束系统”（SRS，Supplemental Restraint System）。 这个系统主要由以下几部分组成：

1. 安全气囊控制单元（ECU/电脑）：

• 堪称安全气囊系统的“大脑”。它是一个微处理器，根据各个传感器传来的信息进行复杂的逻辑判断，最终决定是否触发气囊弹出。

• 气囊电脑内部储存有复杂的软件编程算法，它会分析碰撞的类型、角度和严重程度等关键数据。

• 此外，它还负责为系统提供备用电源，并进行系统自诊断，一旦出现故障，会通过仪表盘上的故障灯警示驾驶员。

2. 传感器：

• 它们是安全气囊系统的“眼睛”和“耳朵”，负责收集车辆物理运动特征并转换成电信号，迅速传输给气囊控制电脑。 为了确保气囊不会错误弹出，通常不会只依赖单一传感器的信息。

• 外部碰撞传感器：通常部署在车辆前后及车侧的关键位置，用于直接感应碰撞。

• 加速度传感器：一般安装在车内，通过测量小质量块的惯性位移来检测加速度变化，例如正面碰撞引起的快速减速或侧面碰撞引起的快速加速。

• 陀螺仪传感器：用于测量车辆因振动引起的方向变化（如车辆失控旋转），在车辆发生翻转时，与加速度传感器协同工作，触发侧帘式安全气囊展开。

• 座位占用传感器：部署在前排座位内，通过感应压力判断座位是否有乘员，从而更精确地控制气囊是否激活。 某些高级系统甚至能检测乘员的体格和体重。

• 轮速传感器：用于采集车辆运行速度，判断车辆是否处于运动状态，以及是否达到气囊激活的最低速度。

3. 气体发生器（充气器）：

• 这是气囊系统“爆发力”的源泉。它包含叠氮化钠（NaN3）或硝酸铵（NH4NO3）等化学物质。

• 当收到控制单元的指令后，气体发生器会迅速点燃这些固态燃料，在极短时间内（通常不到千分之一秒）产生大量无害的氮气或其他气体，使气囊迅速膨胀。 这个过程就像是点燃了一个微型“火箭助推器”，瞬间爆发巨大能量。

4. 气囊本体：

• 通常由薄而柔韧的尼龙纤维材料制成，平常折叠在方向盘、仪表板或其他隐蔽位置。

• 充气时，气囊会冲开盖板，迅速膨胀，形成一个柔软的缓冲垫。 气囊内部通常有小孔，在充气完毕后能迅速排气收缩，避免对乘员造成二次伤害或妨碍行动。

瞬间的守护：安全气囊工作原理揭秘

安全气囊的工作原理可以概括为“电光火石间，守护瞬间”。

1. 碰撞感知：当车辆发生中度到严重的碰撞时，车辆各处的碰撞传感器（如外部碰撞传感器、加速度传感器等）会立即感知到撞击的强度、方向和速度变化。

2. 信号传输与判断：传感器将这些碰撞信息转化为电信号，以极快的速度（通常在碰撞发生后15-30毫秒内）传输给安全气囊控制单元（ECU）。 ECU会根据预设的算法，综合分析这些数据，判断碰撞是否达到气囊的触发条件（例如，达到相当于以16-24公里/小时速度撞击墙壁的冲撞力）。

3. 点火充气：一旦判断满足条件，ECU会立即发出指令，激活气体发生器。气体发生器内的点火装置被引燃，使化学物质迅速发生化学反应，产生大量高温高压气体（主要是氮气）。

4. 气囊膨胀：这些气体以每小时数百公里（可达230-320公里/小时）的惊人速度迅速充入折叠的气囊中，使其在短短的0.03-0.05秒内完全膨胀开来，形成一个柔软的气垫。 整个展开过程比眨眼还要快。

5. 缓冲保护：膨胀的气囊在乘员身体与车辆内部硬物（如方向盘、仪表板）之间形成一个缓冲区域，有效分散撞击力，减少乘员头部、胸部等脆弱部位受伤的风险。

6. 快速排气：在气囊完成缓冲作用后，它会通过自身设计的小孔迅速排气并收缩。 这一设计既能避免乘员在撞击结束后被气囊束缚，又能确保驾驶员的视线不被阻挡，便于事故后的救援和脱困。

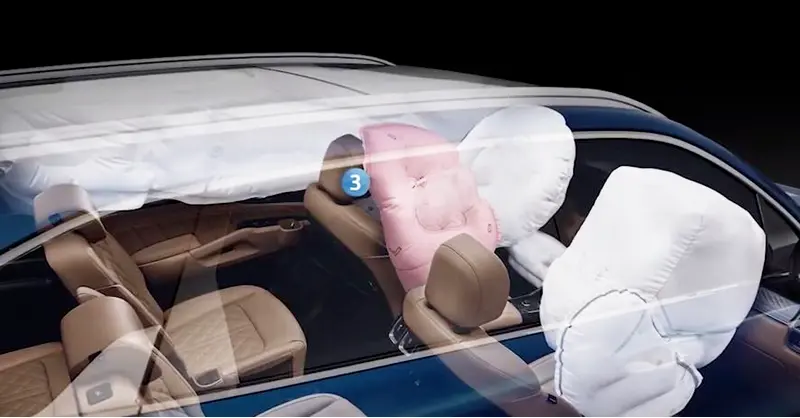

不止一套拳法：常见安全气囊种类

随着汽车安全技术的发展，安全气囊的种类也越来越多，它们就像是身怀绝技的“武林高手”，各司其职，在不同类型的碰撞中为乘员提供全方位保护：

• 前方气囊：

• 驾驶员气囊（主驾气囊）：通常安装在方向盘中央，在正面碰撞中保护驾驶员的头部和胸部。

• 乘客气囊（副驾气囊）：安装在仪表板手套箱上方，用于保护副驾驶座的乘员。

• 侧边气囊：

• 前座侧边气囊：安装在前排座椅外侧，在侧面碰撞中阻隔驾乘人员身体与车门之间的碰撞，保护躯干和盆骨。

• 后座侧边气囊：部分车型在后排座椅外侧也配备了侧边气囊，保护后排乘客。

• 侧气帘（头部气囊/侧面头部安全气囊）：

• 通常安装在车顶内衬、A柱、B柱、C柱位置，在侧面碰撞或车辆翻滚时弹出，形成一个窗帘状的气垫，遮盖车窗，避免乘员头部直接撞向车窗玻璃或车外异物，同时防止玻璃碎片飞溅。

• 膝部气囊：

• 一般部署在仪表台下方，主要功能是防止车辆前部严重变形时，溃缩的仪表台挤伤乘员膝部，保护膝部、股骨和臀部等下肢部位。 膝部气囊在正面碰撞中效果显著。

• 中央气囊：

• 这类气囊相对少见，通常安装在座椅之间，用于防止在猛烈碰撞时前排或后排乘员之间相互撞击，提供额外的保护。

• 安全带气囊：

• 一种新型安全带，当其激活展开后，可扩大与乘客身体的接触面积，缓冲安全带收紧后产生的巨大拉力，避免乘客被安全带严重勒伤。

• 行人安全气囊：

• 某些车型甚至配备了行人安全气囊，当车辆与行人发生碰撞时，气囊会从引擎盖下方弹出，为行人提供缓冲保护，减轻行人受到的伤害。

“气”场虽强，安全为上：使用与维护注意事项

安全气囊虽是“救命神器”，但若使用不当或疏于维护，也可能成为“帮凶”。以下是几个重要的注意事项，请各位车主和乘员牢记：

• 安全气囊是安全带的“好搭档”，而非替代品： 这是最重要的一点！安全气囊属于辅助约束系统（SRS），它的设计初衷是与安全带协同工作，共同提供保护。 如果不系安全带，当气囊以数百公里/小时的速度弹出时，乘员的身体因惯性向前冲，可能在气囊完全展开前就与气囊发生猛烈撞击，导致更严重的伤害，甚至被甩出车外。 系好安全带，可以确保乘员在气囊弹出时处于正确位置，并与气囊保持25-30厘米的安全距离。

• 保持正确坐姿：驾驶员应尽量向后调整座椅，前胸与方向盘中心距离不小于25厘米。 副驾驶和后排乘员也应坐正，不应紧贴气囊位置或向前倾斜，更不能将手脚放在气囊弹出区域。 正确的坐姿是发挥气囊保护作用的基础。

• 儿童乘车需谨慎：12岁及以下儿童应坐在后排，并使用合适的儿童安全座椅。 绝对不要让儿童坐在副驾驶位置，尤其是后向式儿童安全座椅。 气囊弹出的巨大冲击力可能对儿童造成致命伤害。

• 避免在气囊弹出区域放置物品：方向盘、仪表板或车门气囊上方或附近，严禁放置手机、香水、挂件等任何物品。 气囊弹出时，这些物品可能被高速弹射，对乘员造成二次伤害。

• 定期检查，留意警示灯：虽然安全气囊不属于易损件，但建议每行驶2万公里或定期检查。 如果仪表盘上的安全气囊警告灯常亮或闪烁，表示气囊系统存在故障，应立即前往正规维修店进行检查和维修，切勿忽视。

• 切勿私自改装：不要随意改装车辆的悬架系统、车身结构，或在气囊附近安装非原厂设备，这可能影响气囊系统的正常工作。

• 气囊为一次性用品：安全气囊一旦展开，就必须更换，不能重复使用。 展开后的气囊相关部件（包括传感器、气囊本身等）也应由专业人员更换。

那些关于安全气囊的“误解”

关于安全气囊，坊间流传着一些“都市传说”，需要我们擦亮眼睛，明辨真伪：

• 误解一：安全气囊是汽车最重要的安全功能

• 真相：虽然安全气囊能大幅降低伤亡风险，但汽车最重要的安全功能始终是安全带。气囊是安全带的“辅助品”，而非“替代品”。两者协同工作，才能提供最佳保护。 毕竟，安全带是事故发生时限制乘员位移的第一道防线。

• 误解二：气囊弹出时会让人窒息或“闷死”

• 真相：气囊在弹出后会迅速收缩（通常只有几秒），且气囊本体上设计有小孔，气体可以快速排出。 气囊弹出可能让人感觉像“被打掉一口气”，但不会导致窒息。 展开时产生的烟雾和粉尘通常无害，但对于有呼吸道疾病的人可能会引起短暂不适。

• 误解三：气囊会“杀死”儿童

• 真相：在某些情况下，气囊弹出的巨大冲击力确实可能对儿童造成严重伤害甚至死亡。 但这通常是由于儿童坐姿不当或坐在前排未佩戴儿童安全座椅所致。 只要按照规定让儿童坐在后排，并正确使用儿童安全座椅，就能有效避免这种风险。

• 误解四：气囊只有在高速碰撞时才会弹出

• 真相：气囊的弹出条件取决于碰撞的严重程度、角度和速度变化，而并非仅限于高速碰撞。 即使是中低速碰撞，只要冲击力达到气囊系统的预设阈值，气囊也可能展开。 反之，一些低速碰撞（如追尾、翻车或紧急制动）则不一定会触发气囊弹出，此时安全带是主要的保护装置。

• 误解五：气囊系统无需维护，坏了也无法修复

• 真相：气囊系统是精密部件，需要定期检查。 仪表盘上的气囊警示灯亮起时，说明系统存在故障，需要专业技师进行诊断和维修。 许多故障是可以通过更换传感器、线路或控制单元来修复的。 另外，气囊本身和相关部件一旦展开，就必须更换。

常见问题解答

问：安全气囊弹出后，是否会产生危险气体？答：安全气囊展开时主要充入的是无害的氮气，或者氮气与一氧化碳的混合气体。 可能会伴随少量烟雾和粉尘，这主要是气体发生器中的化学反应产物，通常对人体无害，但可能引起呼吸道敏感人士短暂不适。

问：我的车有安全气囊，还需要系安全带吗？答：强烈需要！ 安全气囊是辅助约束系统，必须与安全带配合使用才能发挥最佳保护作用。没有安全带的约束，气囊弹出的冲击力反而可能对乘员造成严重伤害。

问：儿童可以坐在副驾驶位吗？答：为了儿童安全，建议12岁及以下儿童乘坐后排，并使用适合其年龄和体重的儿童安全座椅。副驾驶气囊弹出时的巨大冲击力对儿童来说非常危险。

问：如何判断安全气囊是否正常工作？答：车辆启动后，仪表盘上的安全气囊警示灯（通常显示“AIRBAG”或“SRS”）会亮起几秒后熄灭，这表示系统正在自检且功能正常。如果警示灯持续亮起或闪烁，则说明系统存在故障，需要尽快检修。

问：安全气囊需要多久更换一次？答：安全气囊系统在未展开的情况下，一般没有明确的强制更换周期。然而，部分制造商会建议在车辆使用一定年限（如10年或15年）后进行检查或更换相关部件，以确保其可靠性。 如果气囊因事故展开，则必须立即更换整个气囊模块和相关传感器。 此外，建议关注汽车厂商的召回信息，特别是与安全气囊相关的召回。

总结

安全气囊是现代汽车被动安全系统中的核心组成部分，它通过精密的结构和迅速的响应机制，在危急时刻为驾乘人员提供至关重要的保护。从最初的简单充气垫到如今多方位、智能化的高级气囊系统，它见证了汽车安全技术不断进步的历程。

然而，我们必须清醒地认识到，安全气囊并非万能的“金钟罩”，它只是辅助约束系统，无法替代安全带的基石作用。正确的坐姿、系好安全带，以及对气囊系统的定期关注和维护，才是确保安全气囊发挥最大效用、避免潜在风险的关键。 记住，无论科技如何进步，良好的驾驶习惯和对车辆安全的重视，永远是我们出行路上最坚实的保障。
