正时齿轮_发动机正时系统的工作原理与作用

正时齿轮是发动机正时系统的核心部件，它如同发动机内部的“指挥家”，确保着曲轴、凸轮轴和气门之间精确的协同工作，从而让发动机的进气、压缩、做功、排气四个冲程有条不紊地进行，直接影响发动机的动力性、燃油经济性和排放表现。一旦正时系统出现偏差，轻则导致发动机性能下降、油耗增加、噪音变大，重则可能造成气门与活塞“亲密接触”，导致发动机内部部件严重损坏，甚至报废，维修费用可达数千到上万元人民币。

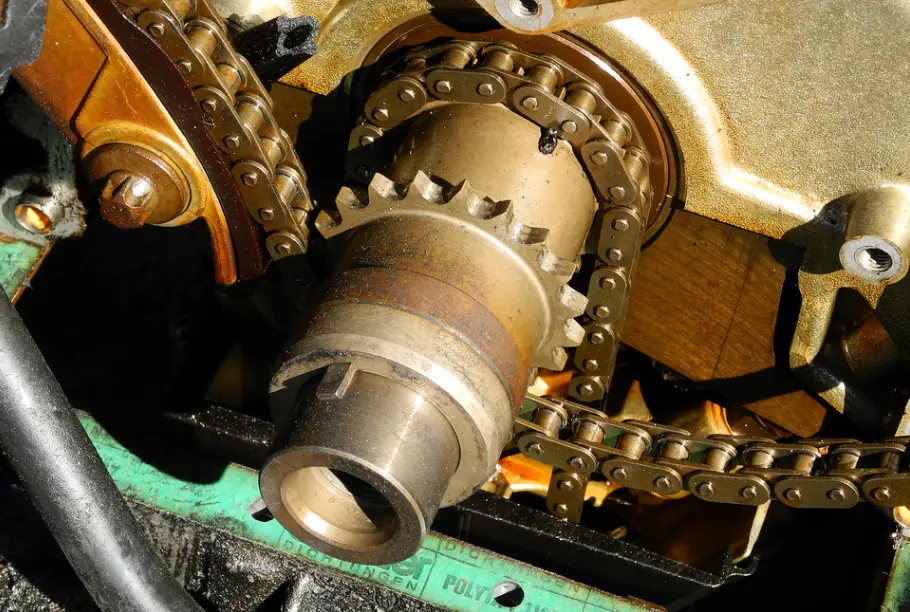

图片来源：Ian Abbott

发动机正时系统：精密的“时间管家”

发动机的正常运转离不开一系列精确的动作，就好比一场复杂的集体舞，每个舞者（活塞、气门等）都必须在恰当的时机舞动，才能保证整场表演的流畅和精彩。而发动机正时系统，正是这场“舞会”的“时间管家”，它通过各种部件的协调配合，确保发动机在任何工况下都能高效、稳定地运行。

正时系统主要由以下核心部件组成：

• 曲轴： 发动机的“动力源”，活塞通过连杆连接在曲轴上，将往复运动转化为旋转运动。

• 凸轮轴： 负责控制气门的开启和关闭。凸轮轴上有一系列凸轮，当凸轮旋转到特定位置时，就会下压气门（或通过摇臂、挺杆等），使其打开。

• 气门（进气门与排气门）： 气门是气缸的“呼吸口”，负责控制新鲜空气（或可燃混合气）进入气缸，以及燃烧后的废气排出气缸。进气门和排气门的开启与关闭时间、升程（开启高度）直接影响发动机的“呼吸效率”。

• 正时齿轮/链轮： 安装在曲轴和凸轮轴上，是传递动力的关键。

• 传动机构（正时皮带或正时链条）： 连接曲轴和凸轮轴，负责同步它们的转动。

• 张紧器和导向轮： 确保正时皮带或链条的张紧度适中，防止跳齿或松弛。

发动机正时系统的工作原理：默契的“四部曲”

内燃机的每一个工作循环都包含进气、压缩、做功和排气四个冲程。正时系统的核心任务，就是确保这四个冲程在正确的时间发生，并且各个气门的开启和关闭与活塞的运动同步。

1. 进气冲程： 活塞向下运动，进气门开启，新鲜空气（汽油机则为可燃混合气）被吸入气缸。正时系统确保进气门在活塞到达上止点前适当提前开启，并在活塞到达下止点后适当延迟关闭，以充分利用气流惯性，吸入更多空气，提高充气效率。

2. 压缩冲程： 进气门和排气门关闭，活塞向上运动，压缩气缸内的混合气，使其温度和压力升高，为燃烧做准备。正时系统保证气门在此阶段完全关闭，确保气缸的密封性。

3. 做功冲程： 压缩后的混合气被点燃（汽油机由火花塞点燃，柴油机自燃），产生高温高压气体，推动活塞向下运动，对外输出动力。点火时机也与正时系统紧密相关，需确保在活塞到达上止点后，混合气在最佳时刻被点燃。

4. 排气冲程： 活塞向上运动，排气门开启，燃烧后的废气被排出气缸。正时系统确保排气门在活塞到达下止点前适当提前开启，并在活塞到达上止点后适当延迟关闭，以彻底排出废气，减少残余废气，提高换气效率。

正时齿轮（或链轮）通过正时皮带或链条与曲轴、凸轮轴相连。曲轴每转两圈，凸轮轴只转一圈（传动比为2:1），这样就精确控制了气门的开闭周期，使其与活塞的运动保持同步。打个比方，如果发动机是乐队，曲轴是鼓手，凸轮轴是长笛手，正时系统就是指挥，它确保鼓点和笛声完美合拍，缺一不可。

正时系统的“双生子”：正时皮带与正时链条

在汽车发动机中，连接曲轴和凸轮轴的传动方式主要有两种：正时皮带和正时链条。它们各有千秋，就像北方的大馒头和南方的小笼包，虽然都是主食，但口感和特点大不相同。

总的来说，正时皮带更安静、成本低，但需要按时更换；正时链条更耐用、省心，但噪音略大，且维修成本较高。近年来，随着技术进步，正时链条在家用车中的应用越来越广泛。

可变气门正时技术（VVT）：让发动机“呼吸”更自由

传统的正时系统，气门开闭时间和升程是固定的，这就像一个运动员，不论跑得多快多慢，呼吸节奏都一样，显然无法达到最佳状态。为了解决这个问题，工程师们开发了可变气门正时（Variable Valve Timing，简称VVT）技术。

VVT技术能够根据发动机的转速、负荷等工况，实时调整气门开启和关闭的时机，甚至改变气门的升程，让发动机的“呼吸”变得更智能、更高效。

• 低转速时： 减少气门重叠角（进排气门同时开启的时间），避免废气倒灌，确保怠速稳定，提高低速扭矩和燃油经济性。

• 高转速时： 增大气门重叠角，延长气门开启时间，让更多新鲜空气进入气缸，废气更彻底排出，从而提高发动机在高转速下的功率输出。

这项技术极大地提升了发动机在不同工况下的综合性能，既兼顾了动力，又降低了油耗和排放，可以说是现代发动机的“黑科技”之一。

正时系统故障的“警报”与“急救”

正时系统虽不起眼，却是发动机的“命脉”。一旦它出了问题，就像人体的心脏跳动失调，后果不堪设想。

正时系统故障的常见表现：

• 发动机异响： 最常见的表现，尤其是正时链条松弛时，会发出明显的金属摩擦声或“哗啦哗啦”的链条敲击声，仿佛“拖拉机”进城。

• 动力下降、加速无力： 正时错乱导致气门开闭时间不准，进气不足或排气不畅，发动机自然“提不起劲”。

• 油耗增加： 燃烧效率降低，自然会消耗更多燃油，您的钱包会“瘦身”更快。

• 启动困难或无法启动： 正时严重错乱可能导致发动机无法正常启动，甚至完全打不着火。

• 发动机故障灯亮起： 现代汽车的ECU（发动机控制单元）会通过曲轴位置传感器和凸轮轴位置传感器等监测正时状态，一旦异常就会点亮故障灯。

• 严重后果：发动机“顶缸” 这才是最可怕的！如果正时皮带断裂或链条严重跳齿，活塞与气门运动失去同步，高速运转的活塞可能会与未及时关闭的气门发生碰撞，导致气门弯曲、活塞损坏，甚至连杆、曲轴等部件也可能受损，发动机直接报废。

日常维护与检查：

• 按时更换正时皮带： 对于使用正时皮带的车辆，务必严格按照厂家保养手册规定的里程或时间（通常为6-10万公里）进行更换。千万别想着“再跑跑”，否则一旦“断链子”，那可就不是几百块钱能解决的了。

• 注意异响： 只要发动机舱传出任何不寻常的金属摩擦声或敲击声，都应立即引起警惕，及时前往专业维修店检查。

• 定期检查： 虽然正时链条号称“终身免维护”，但其张紧器、导向板等附件仍可能磨损，建议在常规保养时请技师一并检查。

常见问题解答

Q1：怎么知道我的车是正时皮带还是正时链条？A1：通常情况下，无法从外观直接判断。你可以查阅车辆的保养手册，如果手册中明确规定了正时皮带的更换周期，那你的车就是正时皮带；如果没有注明，则很可能是正时链条。此外，也可以观察发动机正时盖板的材质和密封性：塑料盖板且螺丝较少，通常是正时皮带；金属（铁或铝）盖板，螺丝多且密封严密，则多为正时链条，因为链条需要机油润滑。

Q2：正时链条真的可以“终身免维护”吗？A2：理论上，正时链条的寿命可以与发动机同长。但“终身免维护”不等于“永不损坏”。链条的张紧器、导轨等部件会因磨损而出现问题，导致链条松弛，进而产生噪音甚至跳齿。所以，如果你的链条车出现异响，仍需及时检查和维修。

Q3：更换正时皮带/链条的费用大概是多少？A3：更换正时皮带的费用通常包括皮带本身、张紧轮、惰轮等附件以及高昂的工时费，在4S店或专业维修店，总费用可能在1000-3000元人民币不等。更换正时链条由于其复杂性，费用可能会更高，数千元人民币甚至更高。具体费用会因车型、地区和维修店而异。

Q4：正时系统故障会导致哪些严重问题？A4：最严重的后果是发动机“顶缸”，即活塞与气门发生碰撞，导致气门弯曲、活塞受损，甚至造成发动机报废，维修成本巨大。此外，还会导致发动机动力显著下降、油耗飙升、尾气排放不达标，甚至无法启动车辆。

总结

发动机正时系统是汽车发动机的心脏部位，它如同精密的“时间管家”，通过正时齿轮、皮带或链条等部件的协同配合，确保活塞、气门、点火等关键动作在千钧一发之际实现精准同步。理解其工作原理和重要性，就像掌握了发动机的“生命密码”。无论是选择皮带还是链条，亦或是搭载了更先进的可变气门正时技术，其核心都是为了提升发动机的效率与性能。作为车主，我们应当重视正时系统的日常维护，一旦出现异响或故障灯点亮等“警报”，务必及时送医检查，这不仅能保护您的爱车“心脏”，更能避免高昂的维修费用，让您的驾驶之路更加安心顺畅，真正做到“未雨绸缪，防患于未然”。
